TANGO SERIES
Robotgräsklippare
Användarmanual

Original Instructions

Version: 1.0

Release Date: 2026-07-31

1 ÖVERSIKT

1.1 VÄLKOMMEN

Tack för att du har köpt LawnSense® robotgräsklippare.

Denna manual hjälper dig att installera och använda din gräsklippare på ett säkert och effektivt sätt.

1.1.1 LAWNSENSE TANGO SERIES

LawnSense Tango Series är en ny generation intelligenta robotgräsklippare som integrerar avancerad positionering och navigering för fullt automatiserad gräsvård. Med ett högprecisions-RTK-system möjliggör den centimeternoggrann positionering och systematiska klippmönster. Tillsammans med visuellt-inertial odometri (VIO)-algoritmer säkerställer gräsklipparen tillförlitlig positionering och smidig navigering över varierande terräng och komplexa landskap.

Viktiga intelligenta funktioner inkluderar:

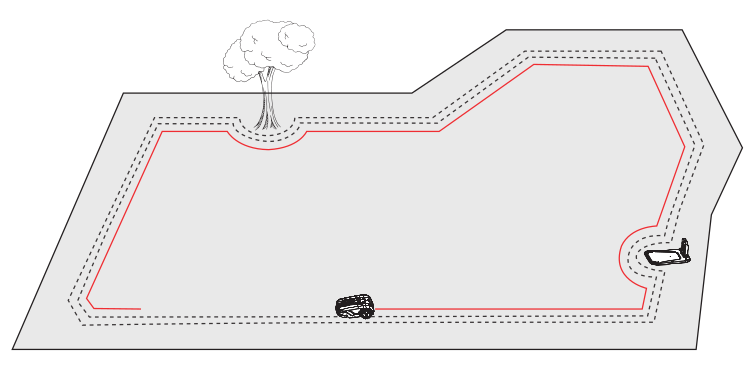

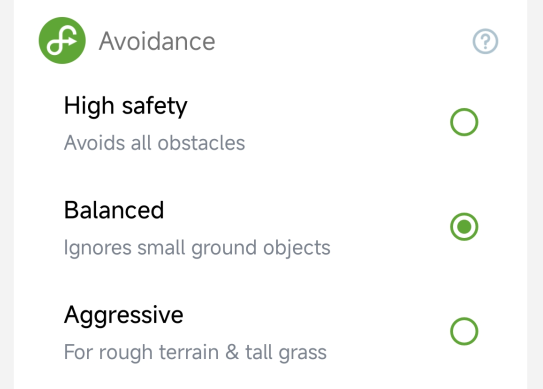

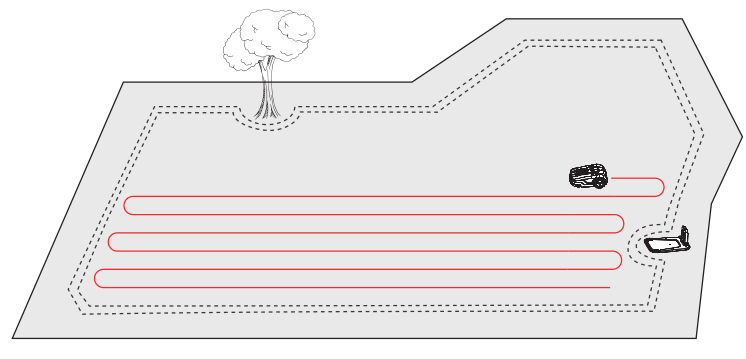

  • Automatisk ruttplanering och hinderundvikning
  • Automatisk återgång till laddstationen och uppladdning

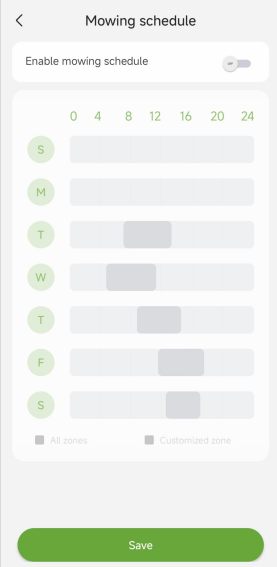

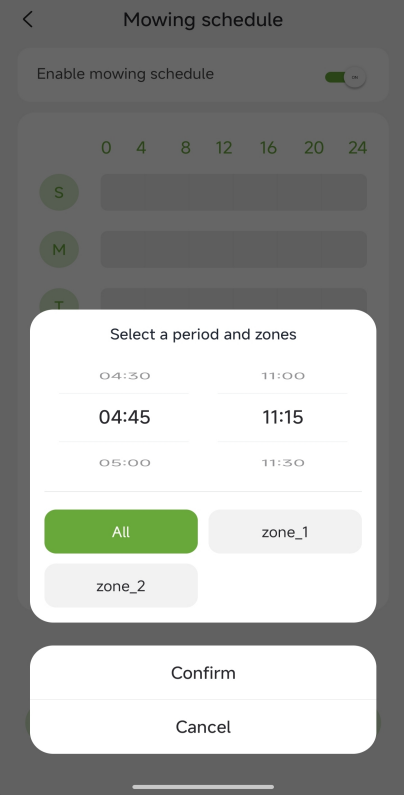

  • Fjärrstyrning och schemaläggning av uppgifter via mobilapp

LawnSense Tango är utformad för att erbjuda en handsfree, effektiv och intelligent lösning för skötsel av din gräsmatta.

1.2 SÄKERHETSVARNINGAR

1.2.1 Allmänna säkerhetsanvisningar

  • Läs och förstå denna användarmanual noggrant innan du använder gräsklipparen.
  • Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental förmåga eller personer som saknar erfarenhet och kunskap använda gräsklipparen om de inte övervakas eller har fått instruktioner om säker användning av produkten. Lokala bestämmelser kan begränsa operatörens ålder.
  • Låt inte barn leka med gräsklipparen eller vistas i dess arbetsområde medan den används.
  • Använd inte gräsklipparen i områden där personer kan vara omedvetna om dess närvaro.
  • När du manuellt styr gräsklipparen med LawnSense-appen ska du alltid gå – spring aldrig. Iaktta extra försiktighet i sluttningar och bibehåll alltid stabil fotställning och balans.
  • Rör inte rörliga farliga delar, inklusive skärknivarna, förrän de har stannat helt.
  • Använd inte gräsklipparen om någon del är skadad, defekt eller saknas.
  • Rör inte och använd inte en skadad nätkabel. Om kabeln skadas under användning ska den omedelbart kopplas bort från eluttaget. Skadade eller slitna kablar ökar risken för elstöt och måste bytas ut av kvalificerad servicepersonal.
  • Använd endast den laddstation som medföljer produkten. Användning av en inkompatibel laddningsenhet kan leda till elstöt, överhettning, brand eller batteriskador.
  • Vid läckage av batterielektrolyt ska du undvika direkt kontakt med vätskan. Om kontakt uppstår, skölj omedelbart det drabbade området med rikligt med rent vatten. Om vätskan kommer i kontakt med ögonen ska du omedelbart söka läkarvård
  • Använd endast originalbatterier från LawnSense. Produktens säkra funktion kan inte garanteras när icke godkända batterier används.
  • Håll nätkablar och förlängningssladdar borta från rörliga delar för att förhindra skador som kan blotta strömförande elkomponenter.
  • Illustrationerna, diagrammen och skärmbilderna i denna manual är endast avsedda som referens. Produktens faktiska utseende och programvarugränssnitt kan variera.

1.2.2 Säkerhetsanvisningar för användning

  • Håll händer och fötter borta från skärknivarna. Placera aldrig händer eller fötter under gräsklipparen medan den är påslagen.
  • Lyft, bär eller flytta inte gräsklipparen medan den är påslagen.

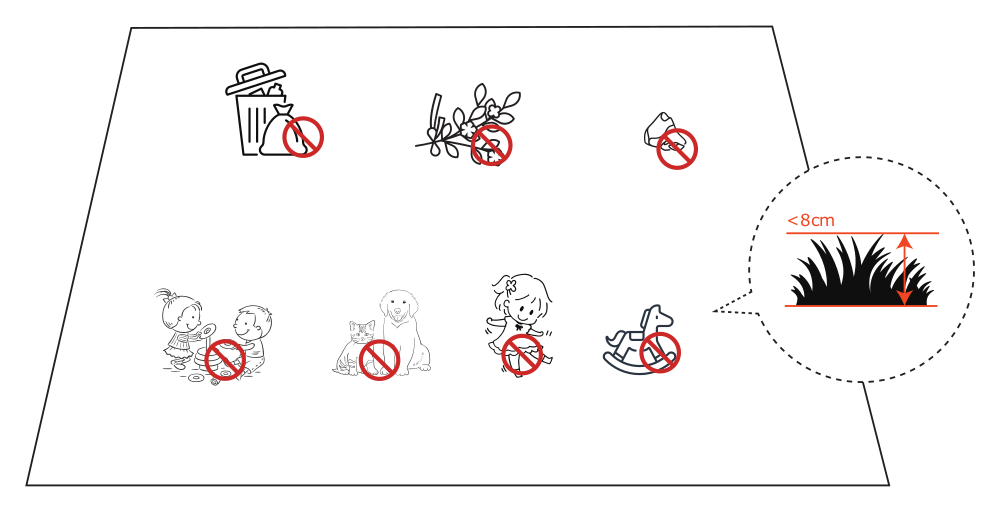

  • Se till att det inte finns föremål som stenar, grenar, verktyg eller leksaker på gräsmattan. Föremål kan slungas iväg av knivarna och orsaka personskada, egendomsskada eller skada på gräsklipparen.
  • Placera inga föremål på gräsklipparen, laddstationen eller RTK-referensstationen.
  • Använd inte gräsklipparen om STOP-knappen inte fungerar.
  • Stäng av gräsklipparen före inspektion, underhåll, rengöring eller transport.
  • Använd inte gräsklipparen medan ett bevattningssystem är aktivt. Använd schemaläggningsfunktionen för att undvika konflikter med pop-up-sprinklers.
  • Använd inte gräsklipparen om det finns stående vatten i arbetsområdet, till exempel vid kraftigt regn eller vattensamlingar.
  • Använd stadiga skor och långbyxor när du använder gräsklipparen.
  • Om gräsklipparen vibrerar onormalt, stäng av den omedelbart och kontrollera om den har några skador innan du startar den igen. Om problemet kvarstår ska du inte använda gräsklipparen och kontakta kundsupport.

1.2.3 Säkerhetsanvisningar för underhåll

  • Stäng av gräsklipparen vid underhåll. Koppla bort kontakten från laddstationen innan du rengör eller utför underhåll på laddstationen.
  • Använd inte högtryckstvätt eller lösningsmedel för att rengöra gräsklipparen.
  • Vänd inte gräsklipparen upp och ner för att tvätta chassit. Om du ändå vänder den för rengöring ska du se till att återställa den till rätt orientering efteråt. Denna försiktighetsåtgärd är nödvändig för att förhindra att vatten läcker in i motorn och eventuellt påverkar normal drift.

1.2.4 Batterisäkerhet

  • Litiumjonbatterier kan explodera eller orsaka brand om de demonteras, kortsluts, utsätts för vatten, eld eller höga temperaturer. Hantera dem med försiktighet. Demontera eller öppna inte batteriet och undvik all form av elektrisk/mekanisk misshandel. Förvara dem borta från direkt solljus.
  • Använd endast den batteriladdare och nätadapter som tillhandahålls av LawnSense. Användning av olämplig laddare och nätadapter kan orsaka elstötar och/eller överhettning.
  • Försök inte att reparera eller modifiera batterierna. Reparationsförsök kan leda till allvarliga personskador på grund av explosion eller elstöt. Om ett läckage uppstår är den utsläppta elektrolyten frätande och giftig.
  • Denna gräsklippare innehåller batterier som endast får bytas av fackkunniga personer.

1.2.5 Restrisker

  • För att undvika skador, bär skyddshandskar vid byte av knivar.

1.2.6 Kassering

  • Kassera denna produkt i enlighet med lokala bestämmelser om elektroniskt avfall (WEEE). Kasta den inte tillsammans med vanligt hushållsavfall. Lämna den i stället till en auktoriserad återvinningscentral eller insamlingsplats för att säkerställa säker hantering och miljövänlig kassering av elektroniska komponenter.

1.3 SYMBOLER OCH DEKALER

Studera dessa symboler på produkten och förstå deras betydelse:

VARNING – Läs användarinstruktionerna innan maskinen används
VARNING – Håll säkert avstånd till maskinen under drift
VARNING – Åk inte på maskinen
VARNING – Aktivera frånkopplingsanordningen innan du arbetar på eller lyfter maskinen
FÖRSIKTIGHET – Rör inte vid de roterande knivarna
Vattentäthetsklass
Klass III-maskin
Kasta inte denna produkt som vanligt hushållsavfall. Återvinn denna produkt enligt lokala lagbestämmelser.
Produkten uppfyller tillämpliga europeiska direktiv.
Denna enhet uppfyller del 15 i FCC-reglerna. Drift är underkastad följande två villkor: (1) denna enhet får inte orsaka skadlig störning, och (2) denna enhet måste acceptera all mottagen störning, inklusive störning som kan orsaka oönskad drift
Denna sida uppåt
Stapla högst 7 lager
Håll torrt
Ömtåligt
Trampa ej

1.3.1 EU-försäkran om överensstämmelse

Futrobo Robotics (Suzhou) Co., Ltd. försäkrar härmed att produkten uppfyller de väsentliga kraven i radioutrustningsdirektivet (2014/53/EU) och maskindirektivet (2006/42/EC).

Fullständig text av EU-försäkran om överensstämmelse finns på följande internetadress:
https://www.lawnsenserobot.com/docs/compliance

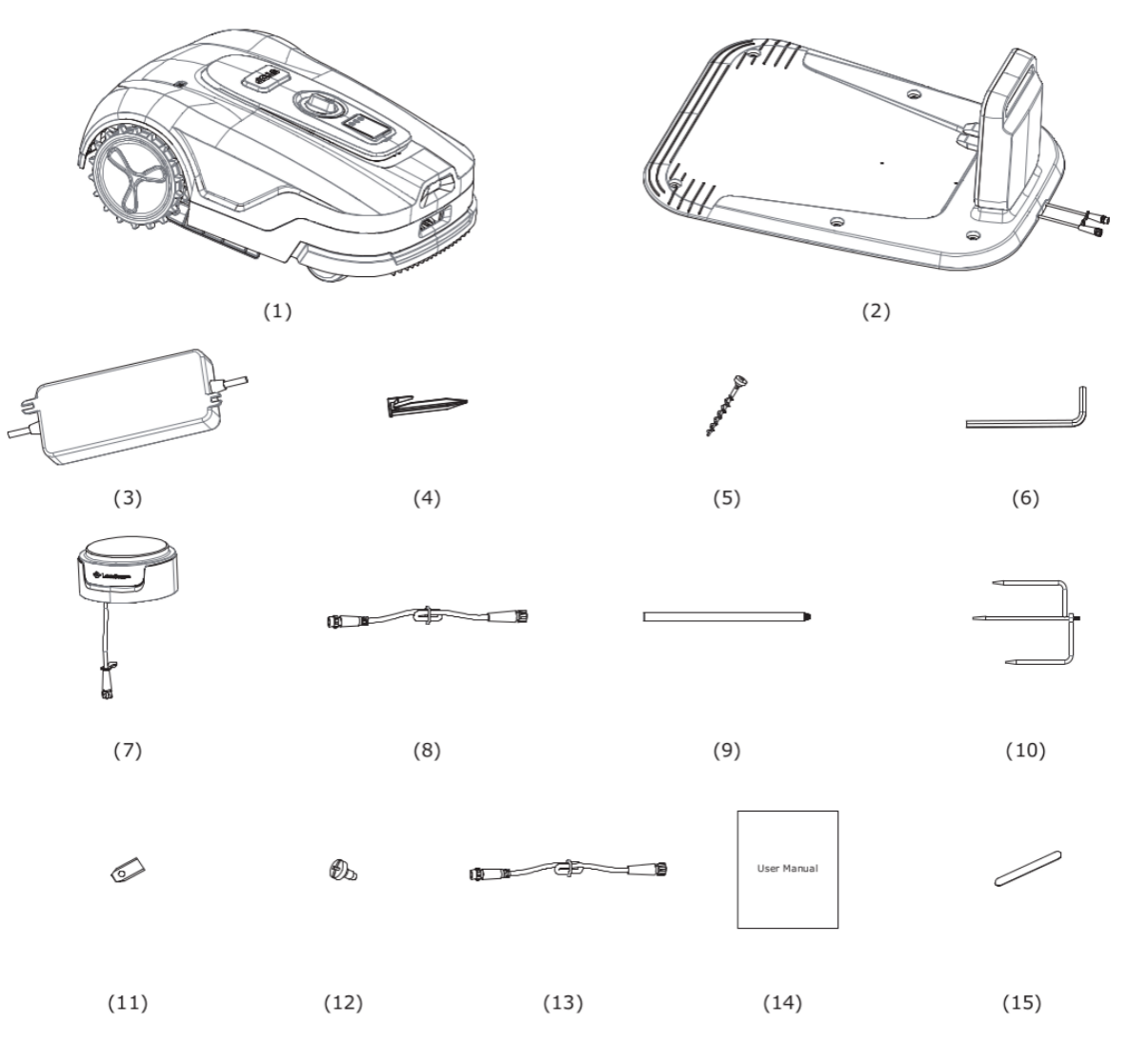

1.4 VAD FINNS I LÅDAN?

Nr Artikel Nr Artikel Nr Artikel
1 Robotgräsklippare 2 Laddstation 3 Nätadapter
4 Kabelpinnar x10 5 Markpinnar x6 6 Nyckel för markpinnar
7 RTK-referensstation 8 Förlängningskabel för RTK-referensstation 9 Monteringsstänger för RTK-referensstation x3
10 Stativ 11 Knivar x12 12 Fästskruvar för knivar x12
13 Förlängningskabel för adapter 14 Användarmanual 15 Kardborreband x5

Efter uppackning, kontrollera alla tillbehör mot den bifogade illustrationen. Om några delar saknas eller är skadade rekommenderas att du behåller förpackningen och produkten i befintligt skick och kontaktar kundsupport.

1.5 DELAR OCH FUNKTIONER

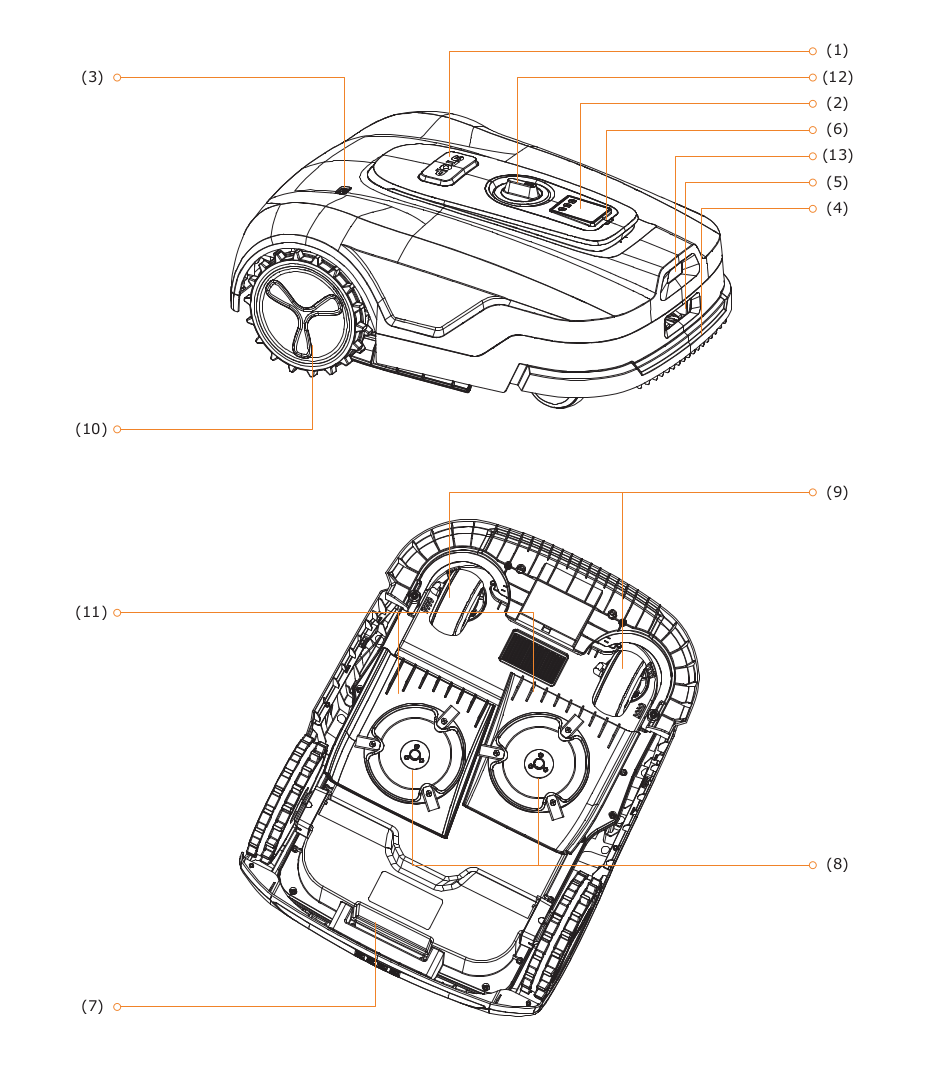

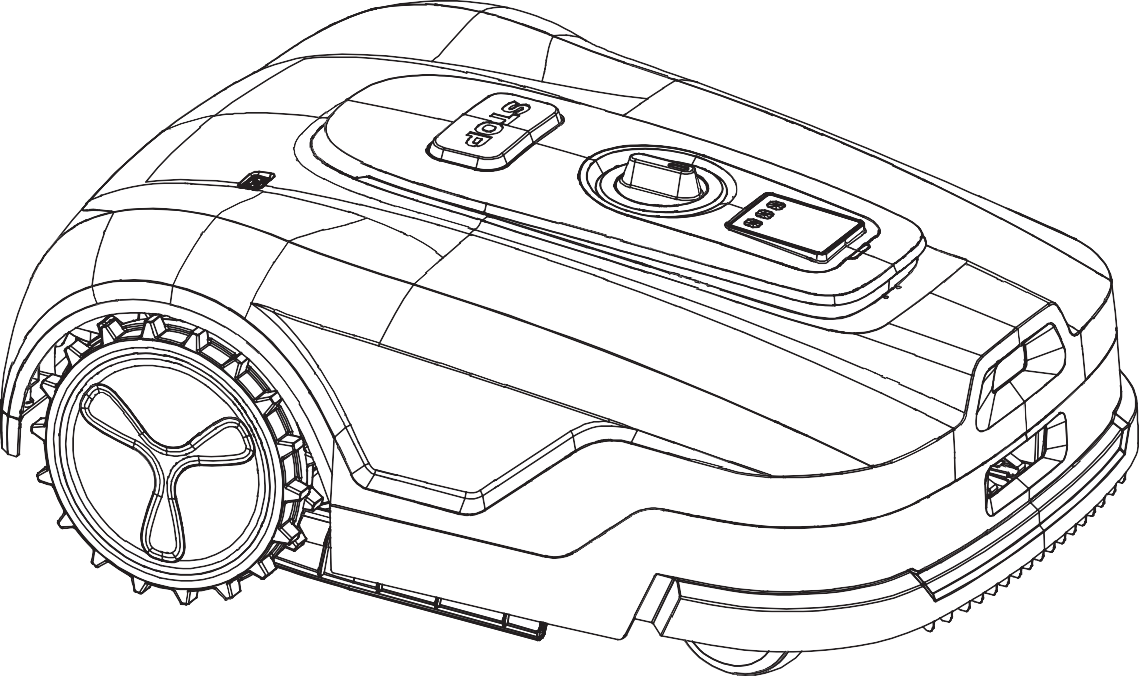

1.5.1 Gräsklippare

Nr Komponent Funktion
1 Nödstoppsknapp Används för att omedelbart stoppa gräsklipparens drift i en nödsituation.
2 Klippardisplay Visar klipparens status och lösenordsinformation.

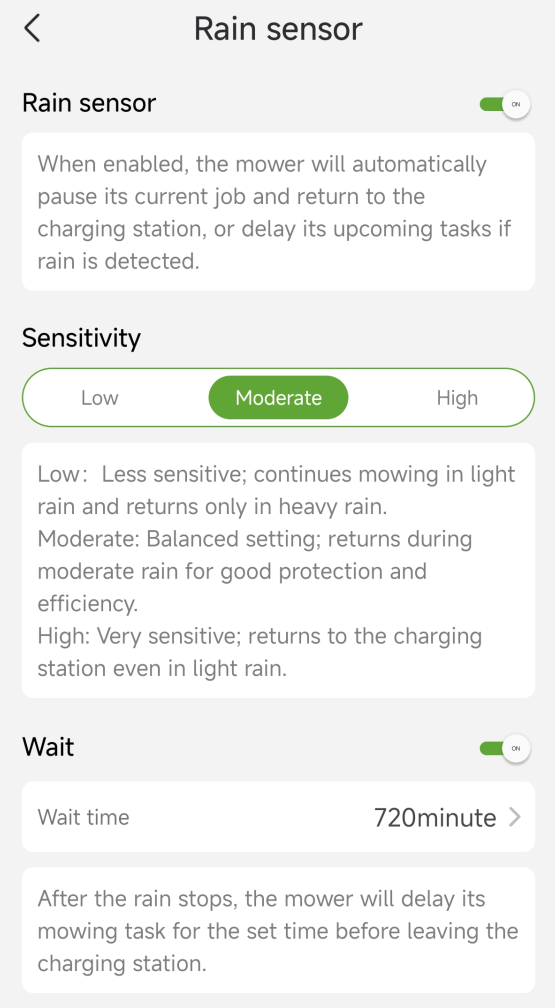

3 Regnsensor Utlöser automatisk återgång till laddstationen när regn detekteras.
4 Stötfångare Detekterar hinder genom fysisk kontakt och utlöser hinderundvikande.
5 Laddningsport Ansluts till laddstationen för laddning.
6 Statusindikatorlampa Fast rött: Fellärm, kritiskt fel.
Blinkande rött: Varning vid start av knivskiva, stöldlarm utlöst, avstängningsprocess, uppgradering.
Blinkande blått: Laddning pågår.
Fast blått: Fulladdad.
Fast grönt: Normal drift, inte på laddstationen.
Blinkande grönt: Kartläggning, klippning eller återgång pågår; nedladdning.
Fast gult: Varning; ingen karta tillgänglig.
7 Bärhandtag Används för att lyfta och bära klipparen.
8 Knivskiva Roterande enhet som rymmer knivarna.
9 Framhjul Stödjer klipparens rörelse och möjliggör lyftdetektering när den lyfts.
10 Bakhjul Ger drivning och styrning för klipparen.
11 Gräskam Kamar gräset före klippning.

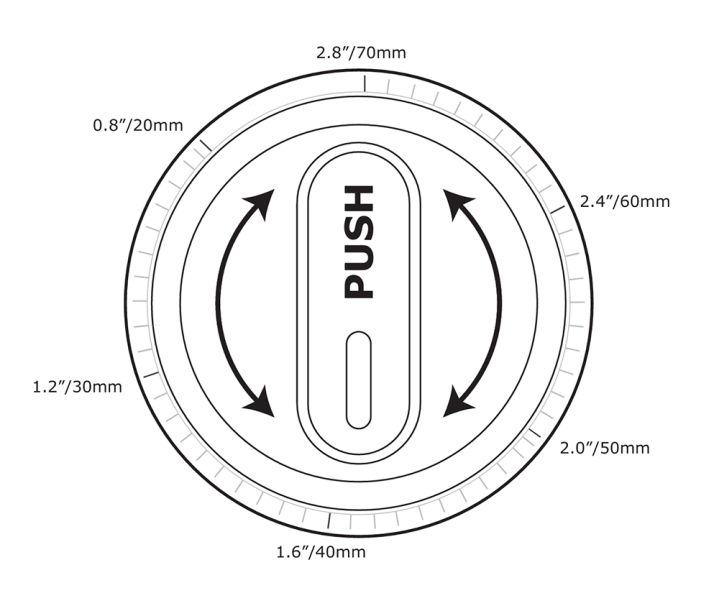

12 Klippjustering Justerar knivarnas klipphöjd.
13 Kamera Används för visionsbaserad hinderdetektering och visionsassisterad positionering.

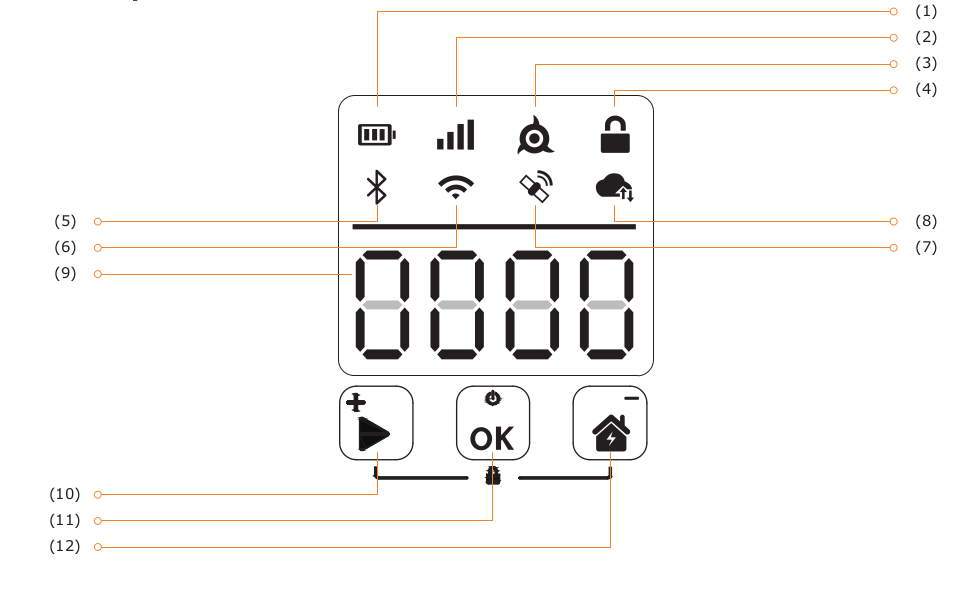

1.5.2 Kontrollpanel

Nr Komponent Funktion
1 Batteriindikator Visar batterinivån:
Fast grönt – Batterinivå över 60 %
Fast gult – Batterinivå mellan 20 % och 60 %
Fast rött – Batterinivå mellan 5 % och 20 %
Blinkande rött – Batterinivå under 5 %
2 Nätverksikon Anger status för mobilnätsanslutning.
3 Ikon för knivskiva Anger om knivskivan är i drift.
4 Låsikon Anger status för säkerhetslås och barnlås.
5 Bluetooth-ikon Anger status för Bluetooth-anslutning.

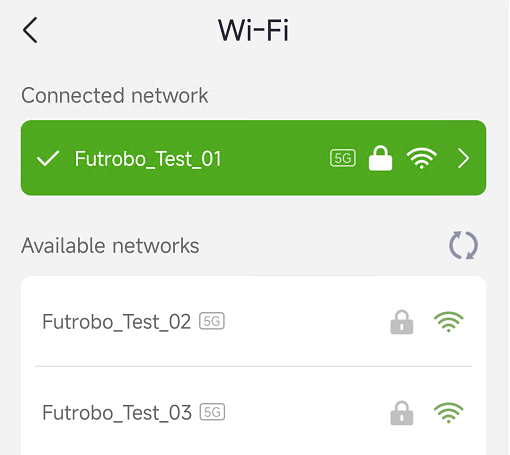

6 Wi-Fi-ikon Anger status för Wi-Fi-anslutning.
7 RTK-ikon Anger status för RTK-signal.

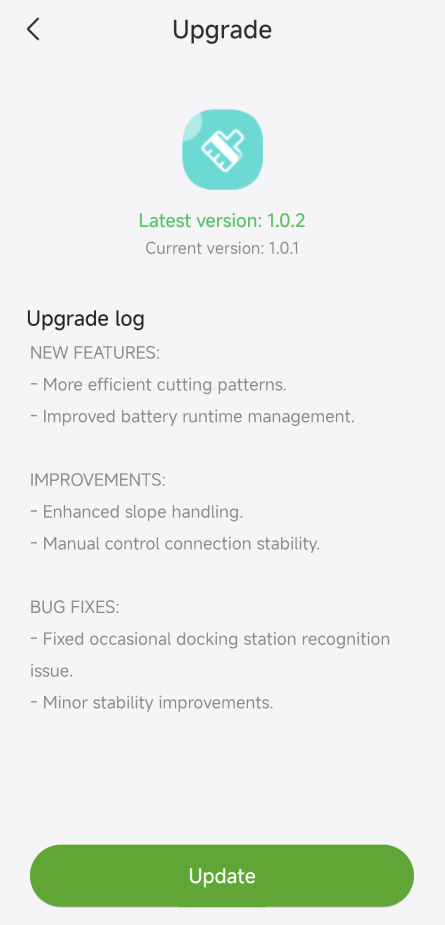

8 Uppdateringsikon Anger status för OTA-uppgradering (Over-The-Air).
9 Segmentdisplay Visar driftsstatus, felkoder, laddningsinformation och klippningsförlopp.
10 START-knapp Lång tryckning (5 s): Starta om klippning (används tillsammans med OK-knappen).
Kort tryckning: Starta klippning (används tillsammans med OK-knappen).
Vid lösenordsinmatning fungerar den som knappen för att öka siffra (+) för PIN-inmatning.
11 OK-knapp Lång tryckning (5 s): På/Av.
Kort tryckning: Bekräftelseknapp för klipparens åtgärder.
Vid lösenordsinmatning fungerar den som bekräftelseknapp för PIN-inmatning.
12 HOME-knapp Lång tryckning (5 s): Går in i lösenordsläge.
Kort tryckning: Kommando för återgång till laddstationen (används tillsammans med OK-knappen).
Vid lösenordsinmatning fungerar den som knappen för att minska siffra (-) för PIN-inmatning.

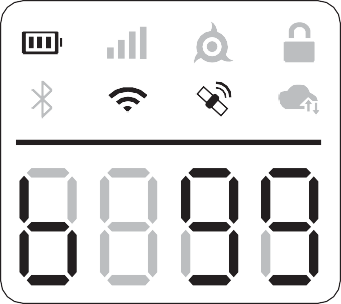

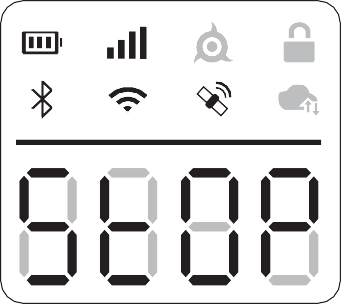

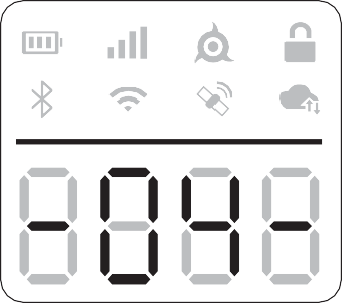

1.5.3 Segmentdisplay

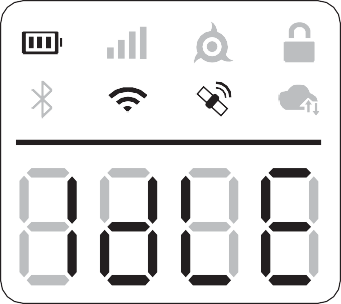

Exempel på statusinformation som visas på segmentdisplayen:

Status Visning Status Visning
Standby Klippning pågår

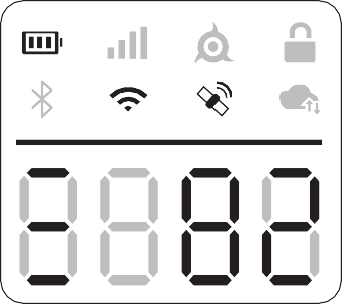

Batteriladdning Nödstopp aktiverat

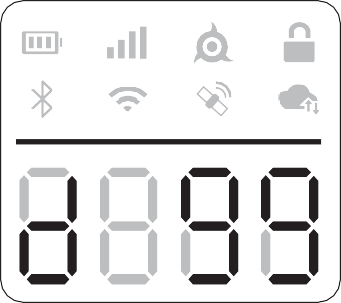

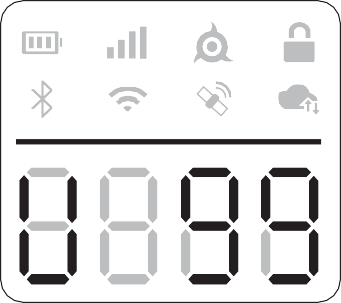

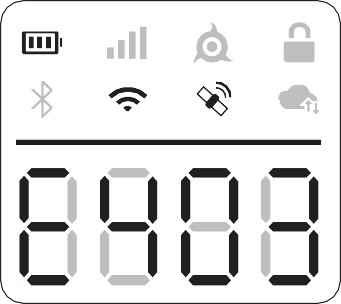

Felkod visas OTA-nedladdning
OTA-uppgradering Visning av batterinivå

1.5.4 Panelåtgärder

Åtgärd Utförande
På / Av Håll ned OK-knappen i mer än 5 sekunder.
Starta klippning Tryck på START och tryck sedan på OK.
Starta om klippning Håll ned START i mer än 5 sekunder och tryck sedan på OK.
Återgå till laddstationen Tryck på HOME och tryck sedan på OK.
Nödstopp Tryck på nödstoppsknappen (STOP).
Lås klipparen Håll ned HOME-knappen i mer än 5 sekunder.
Lås upp klipparen Ange korrekt PIN-kod på klipparens display.

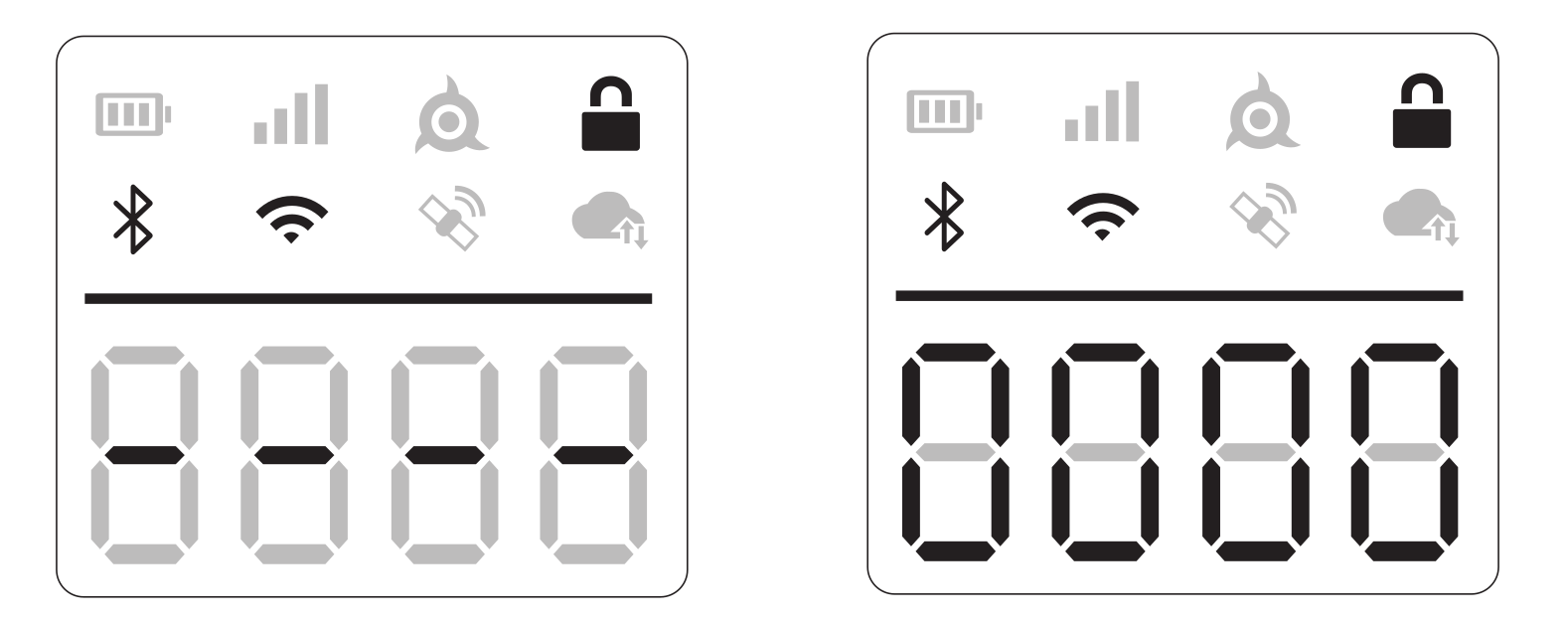

1.5.5 Så här anger du PIN-koden

När klipparen är påslagen och går in i skärmen för PIN-inmatning lyser låsikonen med fast sken. Den blinkande siffran anger vilken position som för närvarande är redo för inmatning. Använd knapparna + (START) och - (HOME) för att välja önskad siffra för varje position och tryck på OK för att bekräfta varje siffra. När alla siffror har angetts och bekräftats med OK återgår displayen till IDLE-skärmen.

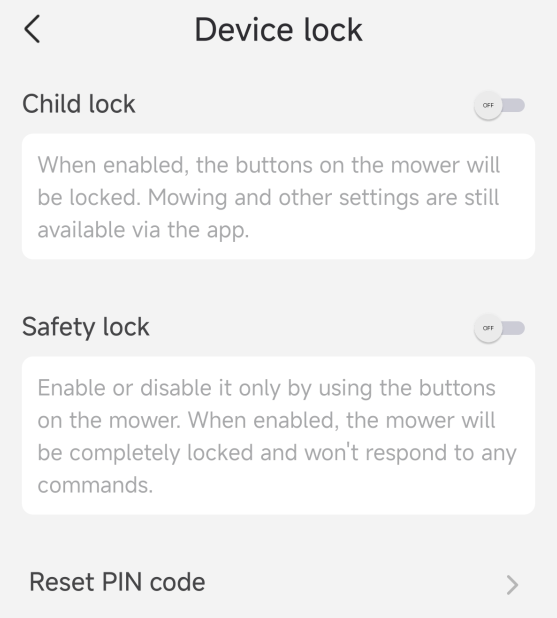

Standard-PIN-koden är “0000”. Du kan återställa PIN-koden till en ny via LawnSense-appen.

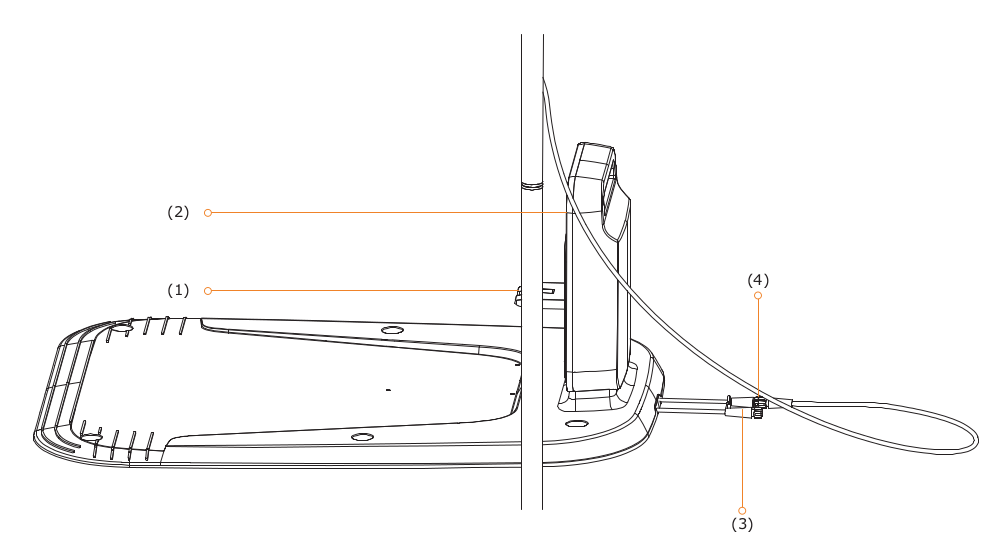

1.5.6 Laddstation

Nr Komponent Funktion
1 Laddkontakter Ansluts till klipparens laddningsport för laddning.
2 Indikatorlampa för laddstationen Anger laddstationens status:
Fast grönt: Påslagen, normal drift
Fast blått: Klipparen laddas
Fast rött: Fel på laddstationen
3 Strömingång Ansluts till nätadaptern.
4 Strömutgång för RTK-referensstation Ansluter och ger ström till RTK-referensstationen.

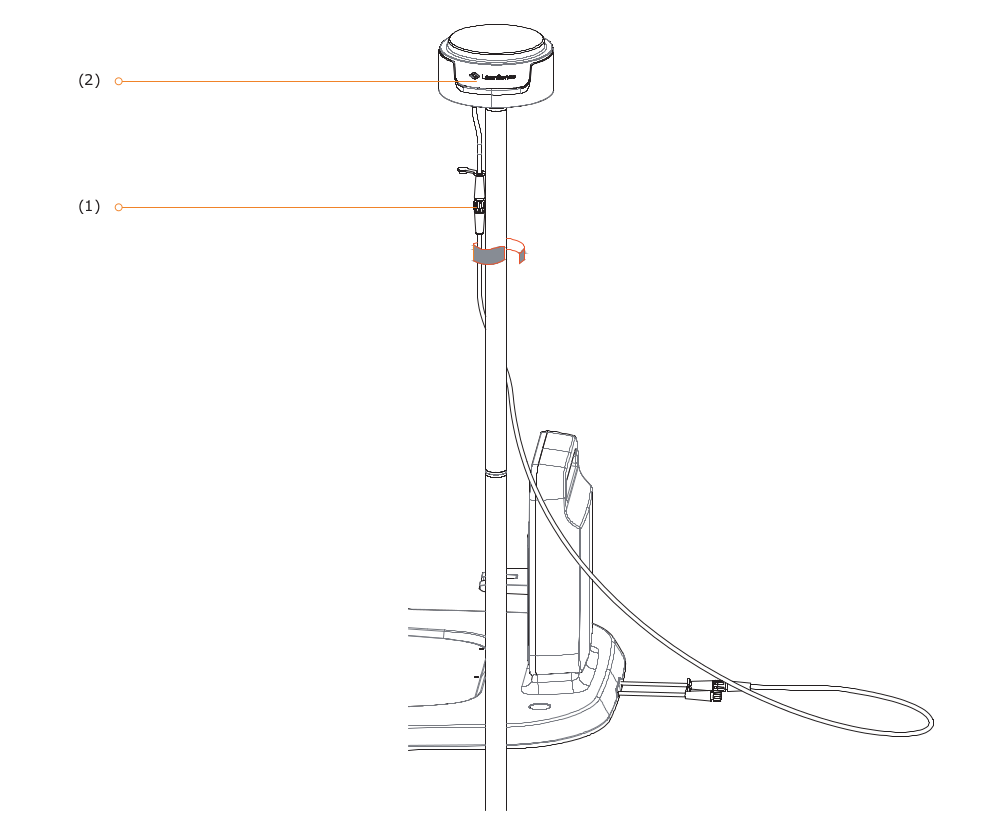

1.5.7 RTK-referensstation

Nr Komponent Funktion
1 Strömingångsport Ansluts till laddstationens strömutgång för RTK-referensstationen.
2 Indikatorlampa för RTK-referensstation Visar status för RTK-referensstationen:
Blått blinkande: Söker signal
Blått fast sken: RTK-signal redo och stabil

1.6 SPECIFIKATIONER

Kategori Post Tango 2000 Tango 4000 Tango 6000
Grundläggande information Produktnamn LawnSense® Robotic Lawn Mower Tango Series
Mått: Längd x Bredd x Höjd 678 x 503 x 276 mm (26.69 x 19.8 x 10.87 in)
Nettovikt (inklusive batteri) 15 kg (33 lbs)
Parametrar för robotgräsklippare Rekommenderad klippningsyta Upp till 2000 m² (0.5 acre) Upp till 4000 m² (1 acre) Upp till 6000 m² (1.5 acre)
Typisk drifttid per full laddning [1] 80 min 80 min 160 min
Arealkapacitet per timme 280 m² (0.07 acre) 280 m² (0.07 acre) 330 m² (0.08 acre)
Klippbredd 35 cm (13.78 in)
Klipphöjd 20 - 70 mm (0.8 - 2.8 in)
Klipphastighet 0.4 m/s - 0.6 m/s
Laddningstid 90 min 50 min 80 min
GNSS-arbetsläge GPS, BeiDou, Galileo, GLONASS
Arbetsförhållanden Driftstemperatur 0 - 40 °C (32 - 104 °F); 10 - 35 °C (50 - 95 °F) rekommenderas
Förvaringstemperatur -20 - 50 °C (-4 - 122 °F); 10 - 35 °C (50 - 95 °F) rekommenderas
Kapslingsklass (IP) IP66 för robotgräsklipparens hölje, laddstation och nätaggregat
Max. lutning inom arbetsområdet 24° / 45%
Max. lutning vid gränsen 14° / 25%
Ljudnivå 60 dB(A)
Anslutning Bluetooth® BT 5.2, BLE
Wi-Fi Wi-Fi 2.4GHz 802.11b/g/n/ax Wi-Fi 5GHz 802.11a/n/ac/ax
Mobilnät Globalt (Nordamerika, Europa, Australien och andra stödda regioner)
LTE-FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28/66
LTE-TDD: B34/38/39/40/41
WCDMA: B1/2/4/5/6/8/19
GSM/EDGE: B2/3/5/8		 Europa
LTE-FDD: B1/3/7/8/20/28A
LTE-TDD: B38/40/41
WCDMA: B1/8
GSM/EDGE: B3/8
Drivmotor Nominellt varvtal 64 rpm
Motortyp Borstlös
Knivmotor Nominellt varvtal 3390 rpm
Motortyp Borstlös
Batteri Batterityp Litiumjon
Nominell spänning 18 V DC 18 V DC 18 V DC
Nominell kapacitet 5 Ah 5 Ah 10 Ah
Laddström 3 A 5 A 7 A
Omgivningstemperatur vid laddning 0 - 45 °C (32 - 113 °F)
Batterihanteringssystem Skydd mot övertemperatur, kortslutning, överström och överladdning
Nätaggregat Modell Europa: GM95-240300-2DG
Nordamerika: GM95-240300-1DG
Australien: GM95-240300-4DG		 Europa: FY1502405000E
Nordamerika: FY1502405000U
Australien: FY1502405000S		 Europa: FY1692407000E
Nordamerika: FY1692407000U
Australien: FY1692407000S
Ingångsspänning 100 - 240 V AC
Utgångsspänning 24 V DC MAX
Utgångsström 3 A MAX 5 A MAX 7 A MAX
Laddningsstation Ingångsspänning 24 V DC MAX
Ingångsström 3 A MAX 5 A MAX 7 A MAX
Utgångsspänning 24 V DC MAX
Utgångsström 3 A MAX 5 A MAX 7 A MAX
Indikator LED
RTK-referensstation Modell K803
Ingångsspänning 5 V DC
Ingångsström 1 A
Övriga funktioner Drivsystem Bakhjulsdrift
Sensorer Kollisionssensor, lyftsensor, IMU, RGB-TOF-kamera
Förpackning Förpackningsmått 820 x 620 x 370 mm (32.2 x 24.4 x 14.5 in)

[1] Testat vid standardklipphastighet med fulladdat batteri vid en omgivningstemperatur på 25 °C (77 °F) vid klippning av nyligen klippt gräsmatta.

1.7 TILLBEHÖR

Följande tillbehör säljs separat:

  • Förlängningsstång för RTK-referensstation
  • Väggfäste för RTK-referensstation
  • Strömförlängningskabel för RTK-referensstation
  • Reservknivar
  • Garage

2 INSTALLATION OCH KARTLÄGGNING

2.1 KOM IGÅNG

2.1.1 Installera och konfigurera appen

Skanna QR-koden ovan för att ladda ner LawnSense-appen, eller ladda ner från vår officiella webbplats https://www.lawnsenserobot.com.

Under användning kan appen begära behörigheter för Bluetooth, platstjänster (GPS) och Wi-Fi-åtkomst efter behov. Dessa behörigheter krävs för normal enhetsfunktion. Se till att de är aktiverade. Mer information finns i integritetspolicyn i appen: “Inställningar” > “Applikation” > “Om” > “Integritetspolicy”.

2.1.2 Förbered gräsmattan

Klipp gräset till en höjd som inte överstiger 8 cm. Ta bort skräp, löv, leksaker, sladdar, stenar och andra föremål från gräsmattan. Se till att barn och husdjur hålls borta från klippområdet under drift.

2.1.3 Ladda gräsklipparen första gången

Nya gräsklippare kan ha låg batterinivå på grund av långvarig lagring. Ladda gräsklipparen helt före första användning. Placera gräsklipparen på laddningsstationen och se till att den har ordentlig kontakt med laddningskontakterna. Låt gräsklipparen ladda tills displayen visar 100 % batterinivå.

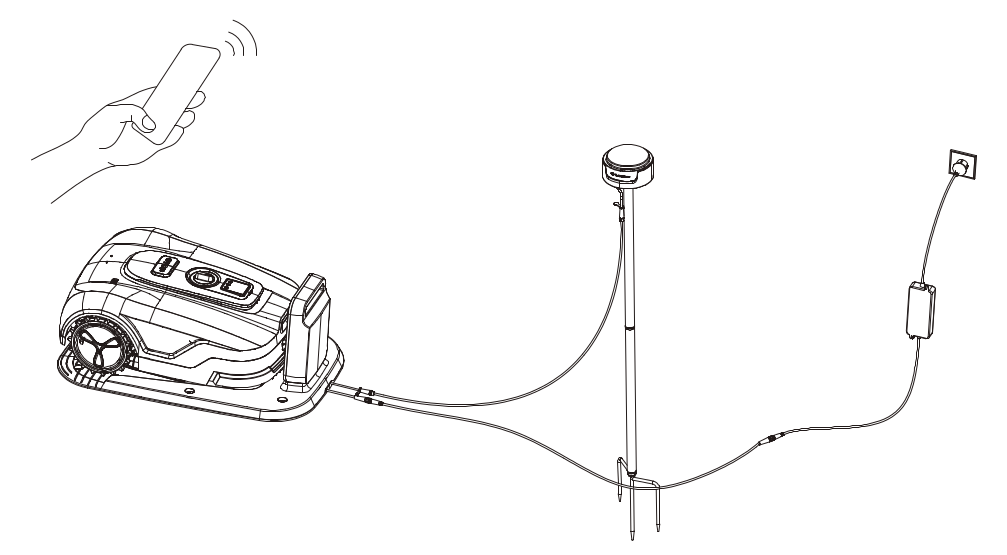

2.2 AKTIVERA GRÄSKLIPPAREN

Placera gräsklipparen i laddningsstationen och slå på laddningsstationen. Gräsklipparen slås på automatiskt när den dockas, eller så kan du slå på gräsklipparen manuellt enligt manöverpanelens anvisningar.

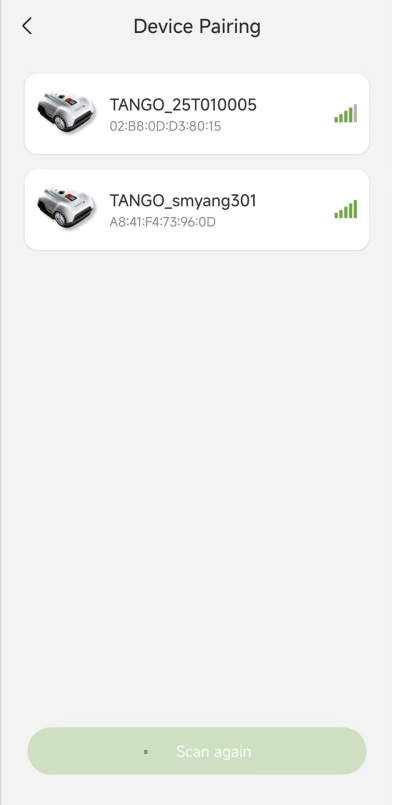

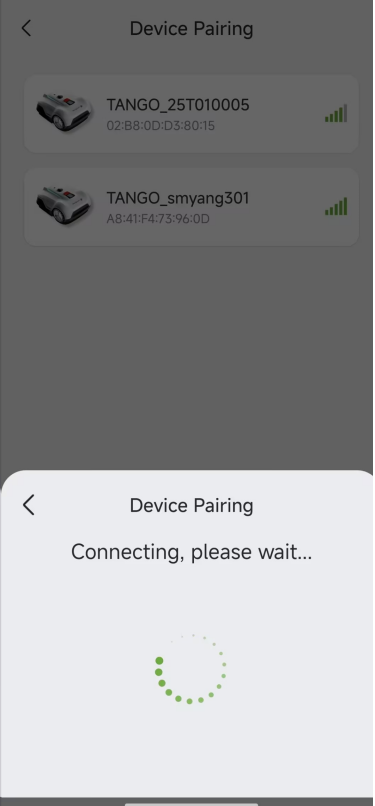

I LawnSense-appen på din telefon, parkoppla med gräsklipparen och anslut den till ditt Wi-Fi-nätverk.

2.3 HITTA PLACERINGAR

De grundläggande principerna för placering av antennen och laddningsstationen är följande:

  • Håll ett visst avstånd (mer än 2 meter / 6,6 fot) från byggnader, träd och väggar.
  • Placera laddningsstationen och antennen i ett öppet, oskymt område.
  • Placera laddningsstationen och antennen på plan, icke hårdgjord mark och se till att de står upprätt. Installera dem aldrig i en lutning.

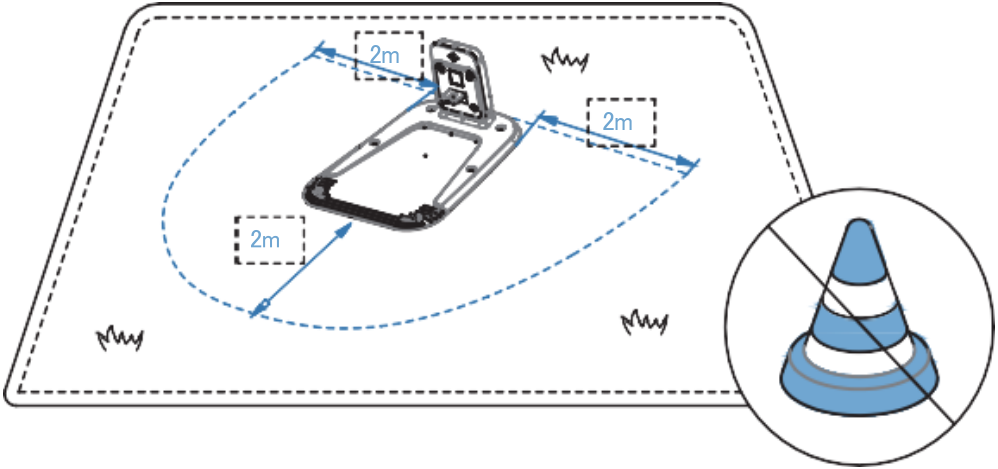

2.3.1 Placering av laddningsstation

Välj plan, stabil mark och undvik lutningar eller lös jord.

Håll minst 2 meter fritt utrymme runt laddningsstationen för att säkerställa smidig in- och utfart för gräsklipparen.

Gräshöjden runt laddningsstationen bör vara mindre än 10 cm för att inte påverka den automatiska återgången och dockningsfunktionen.

Laddningsstationen måste placeras inom stabil täckning av ditt hem-Wi-Fi-nätverk för att säkerställa tillförlitlig fjärrkommunikation med appen.

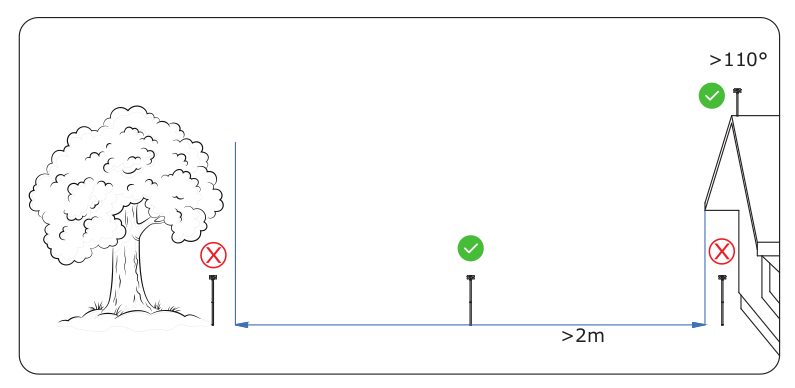

2.3.2 Antennplacering

Välj ett öppet område utan signalhinder. Se till att det inte finns några byggnader eller träd inom minst 2 meter runt antennen.

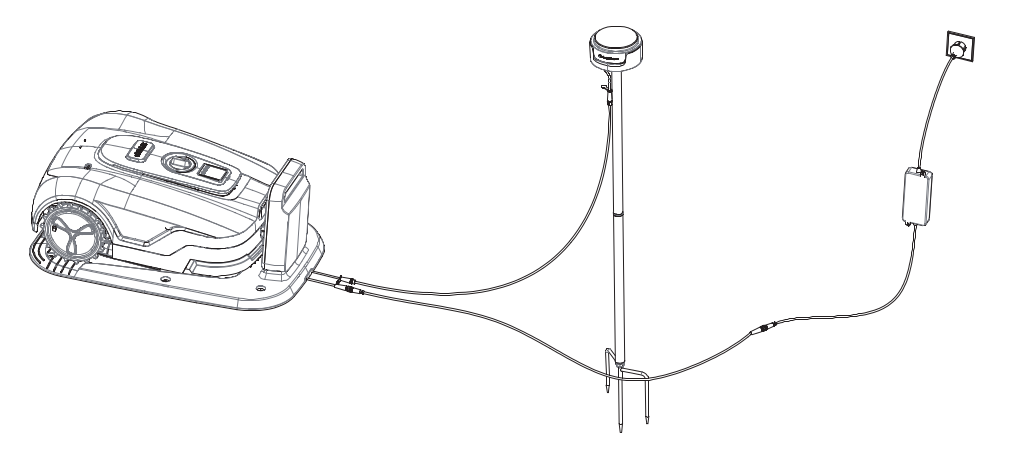

2.4 INSTALLERA ANTENNEN OCH LADDNINGSSTATIONEN

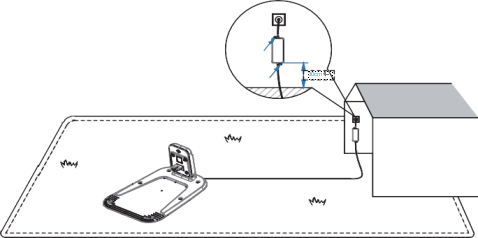

2.4.1 Installera laddningsstationen

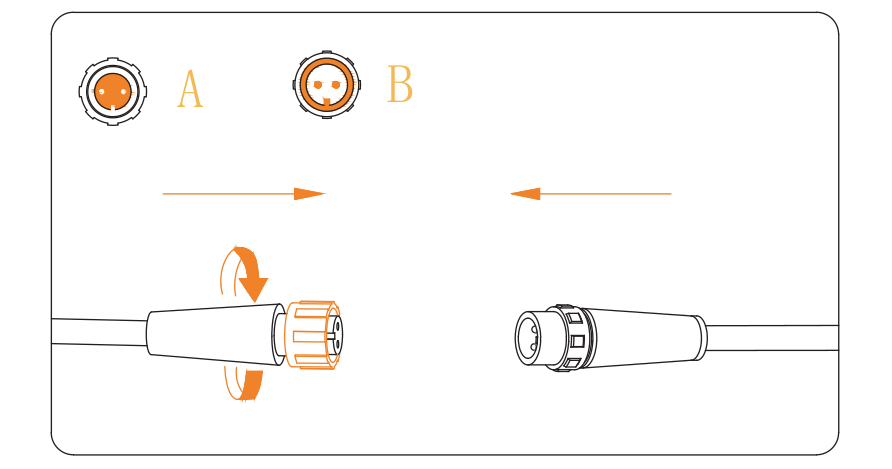

Anslut adapterkontakten till laddningsstationens strömingång och fäst gänghylsan.

Om adapterkabeln är för kort, anslut laddningsförlängningskabeln.

Anslut nätsladden till ett vattentätt uttag. Kontrollera att den gröna lampan tänds (den dämpas efter en minut).

Se till att nätadaptern placeras minst 30 cm ovanför golvet och hålls borta från direkt solljus eller fukt för att undvika skador.

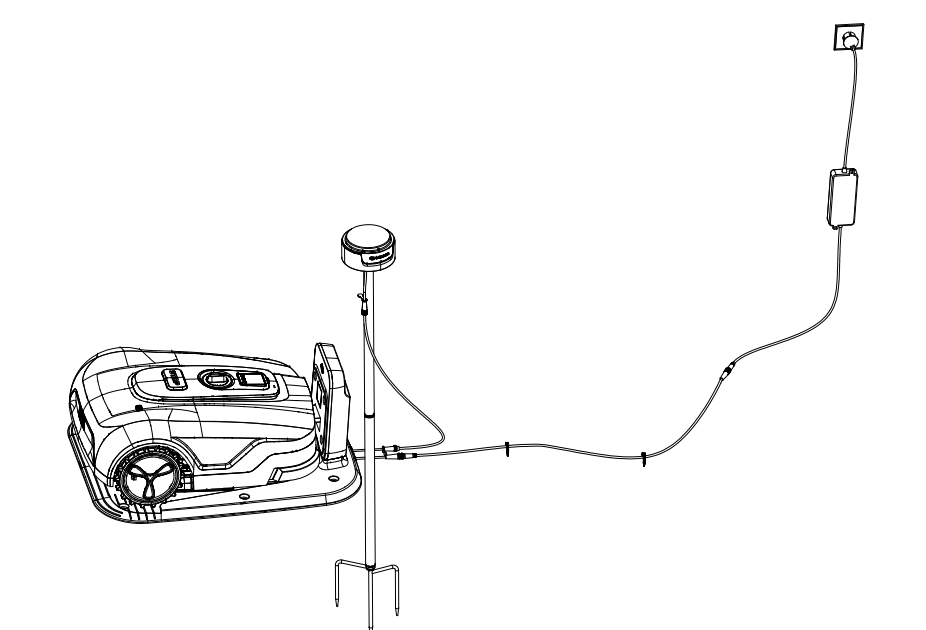

2.4.2 Installera RTK-antennen

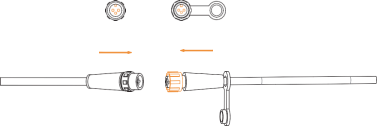

Anslut de övre och undre monteringsstängerna och se till att de sitter ordentligt.

Fäst stativet på monteringsstången och se till att det sitter stadigt och inte vickar.

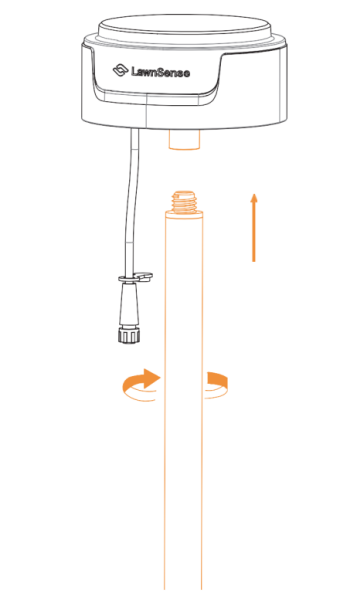

Montera RTK-referensstationen på monteringsstången.

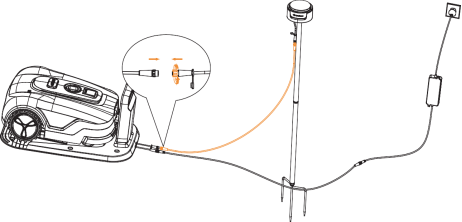

Se till att laddningsstationen är avstängd. Anslut strömutgången för RTK-referensstationen på laddningsstationen till strömingången på RTK-referensstationen och fäst gänghylsan.

Om RTK-referensstationen är för långt från laddningsstationen, lägg till förlängningskabeln för RTK-referensstationen.

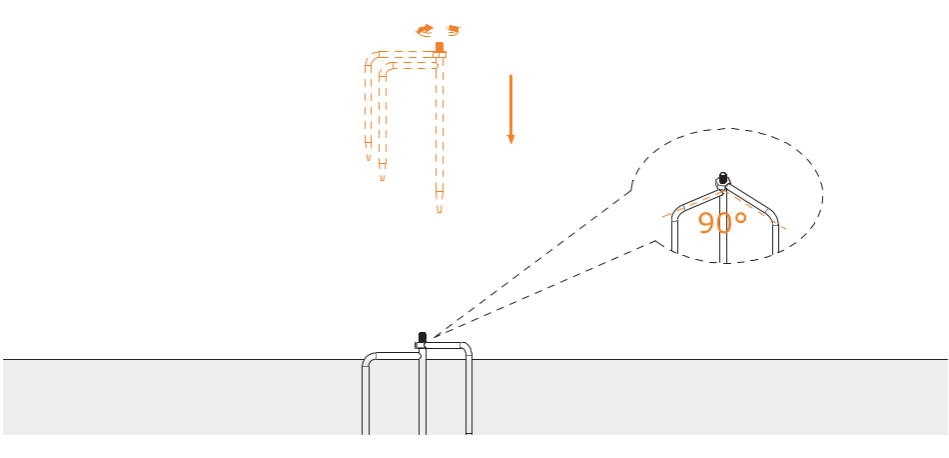

Tryck ner stativet i marken och fäst det. Se till att antennens ovansida är vänd vertikalt uppåt och förhindra all vickning.

2.4.3 Verifiera installationen

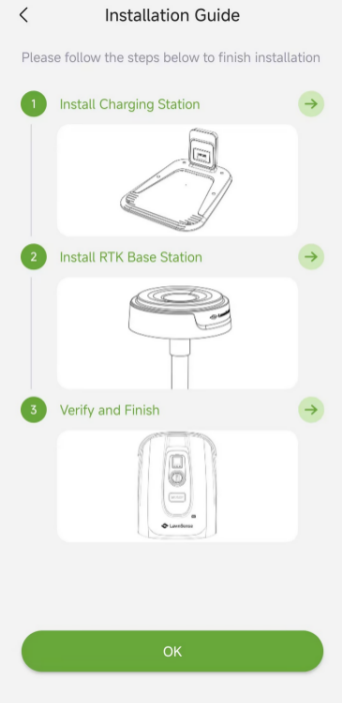

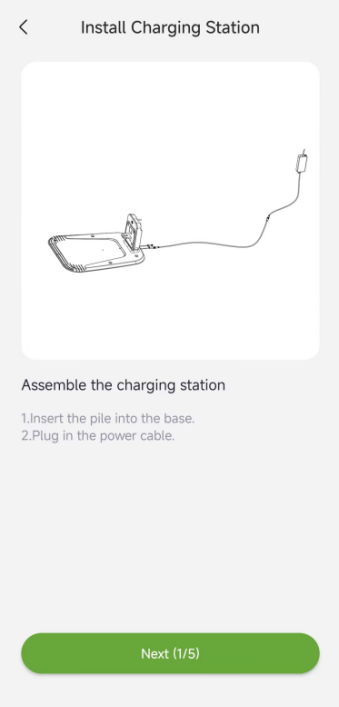

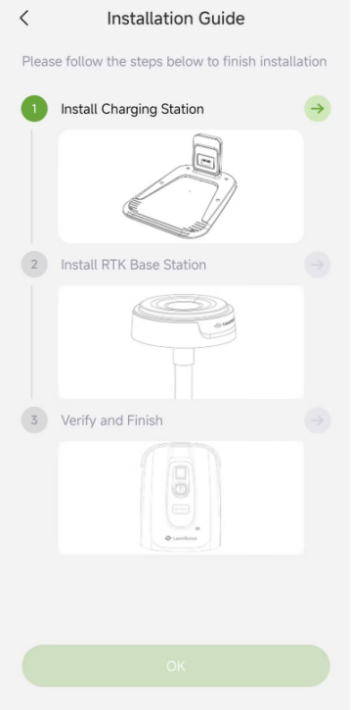

Använd installationsanvisningarna i appen för att slutföra installationsverifieringen.

Om verifieringen misslyckas, följ anvisningarna i appen för att flytta laddningsstationen eller RTK-referensstationen och upprepa verifieringsprocessen.

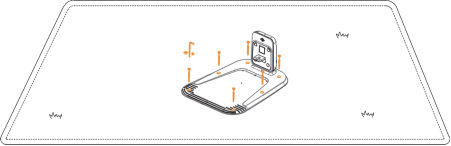

Använd markspikarna för att fästa laddningsstationen i dess nuvarande läge.

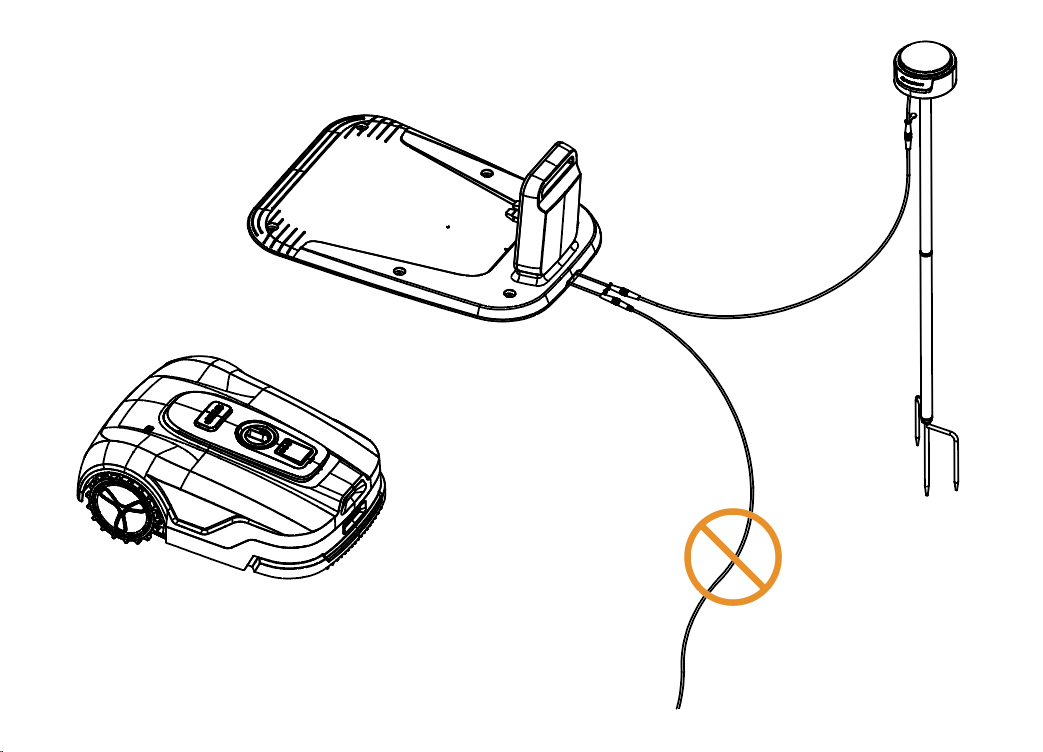

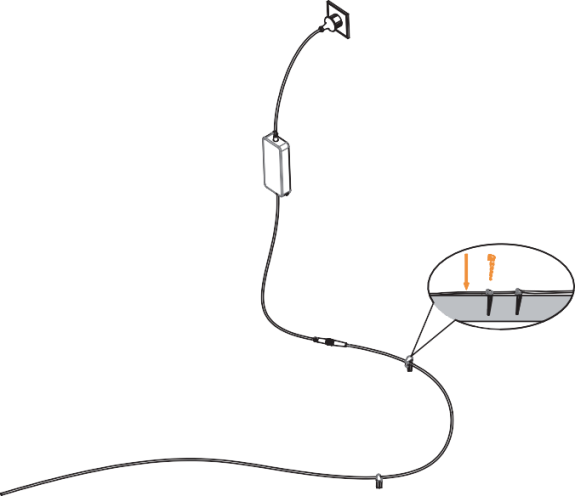

Ordna och fäst kablarna

Förhindra att kablar ligger inom klippområdet eller där gräsklipparen kan köra, annars kan de skadas.

Låt aldrig kablar hamna i klippområdet eller i gräsklipparens färdväg.
Flytta inte referensstationen eller laddningsstationen godtyckligt efter att en karta har skapats, annars kan kartkoordinaterna bli ogiltiga och ny kartläggning krävs.

2.5 UPPDATERA TILL DEN SENASTE FIRMWAREN

För en optimal upplevelse, uppdatera till den senaste firmwareversionen före användning. När en ny firmwareversion är tillgänglig utlöses automatiskt en uppdateringsruta när LawnSense-appen öppnas. Följ anvisningarna i rutan, eller gå till “Inställningar” > “MOWER” > “Uppdatering” > “Uppdatera” för att utföra uppdateringen.

Efter att gräsklipparen har startats, håll den ansluten till nätverket. Följ anvisningarna i popup-fönstret och vänta 10–30 minuter (beroende på nätverksförhållanden) tills firmwareuppdateringen slutförs automatiskt. Stäng inte av strömmen och utför inga andra åtgärder under denna process. När appen meddelar att uppdateringen lyckades kan du börja använda enheten.

2.6 SKAPA KARTA

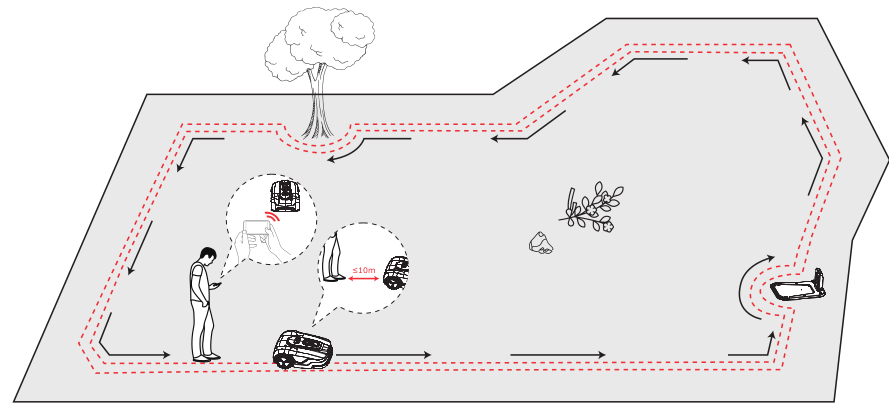

2.6.1 Skapa gränsen

Se till att gräsklipparen är påslagen och dockad, och att din telefon är ansluten till gräsklipparen via Bluetooth.

Om gräsklipparen är låst måste du ange PIN-koden innan du kan använda den. Standardlösenordet är 0000 och kan återställas via LawnSense-appen.

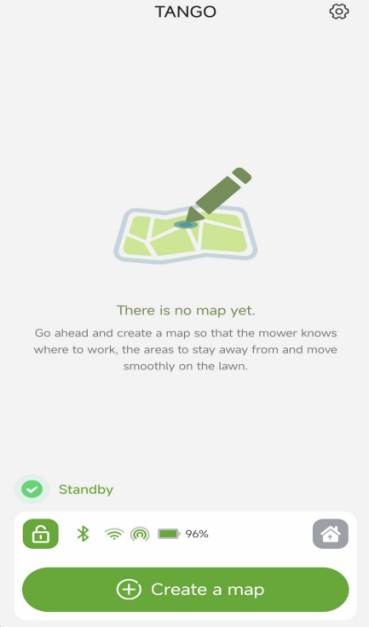

Tryck på “Skapa en karta” för att börja kartlägga.

Gräsklipparen lämnar laddningsstationen medan den slutför positionering och kurskalibrering.

Under kalibreringen backar gräsklipparen ut ur laddningsstationen. Stå inte direkt framför dess bakåtriktade bana.

Använd appen för att styra gräsklipparen till en lämplig startpunkt vid gräsmattans kant. Tryck på “Reached Start Point” för att börja registrera gränsspåret. Under kartläggningen ska du hålla dig inom 10 meters (32.8 feet) avstånd från gräsklipparen.

Om området som ska kartläggas inte omger laddningsstationen ska du om möjligt rikta laddningsstationen mot det första området som ska skapas; annars kanske kartan inte sparas.

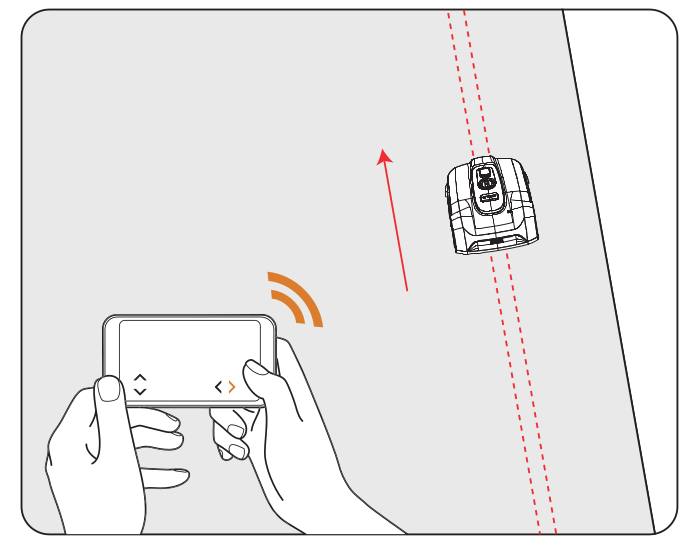

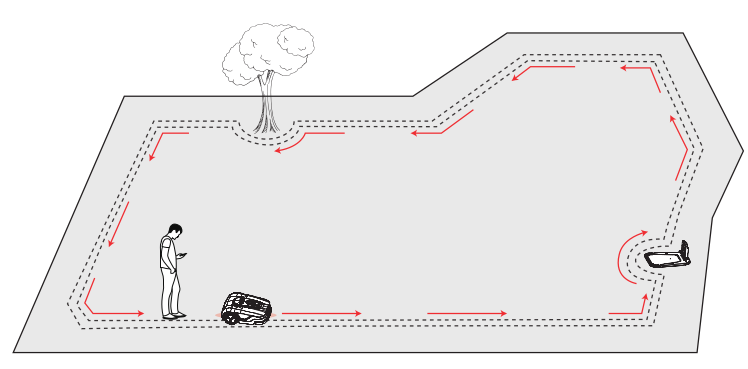

Styr gräsklipparen längs kanten via appen.

Återvänd nära startpunkten för att slutföra kartläggningen av gränsen.

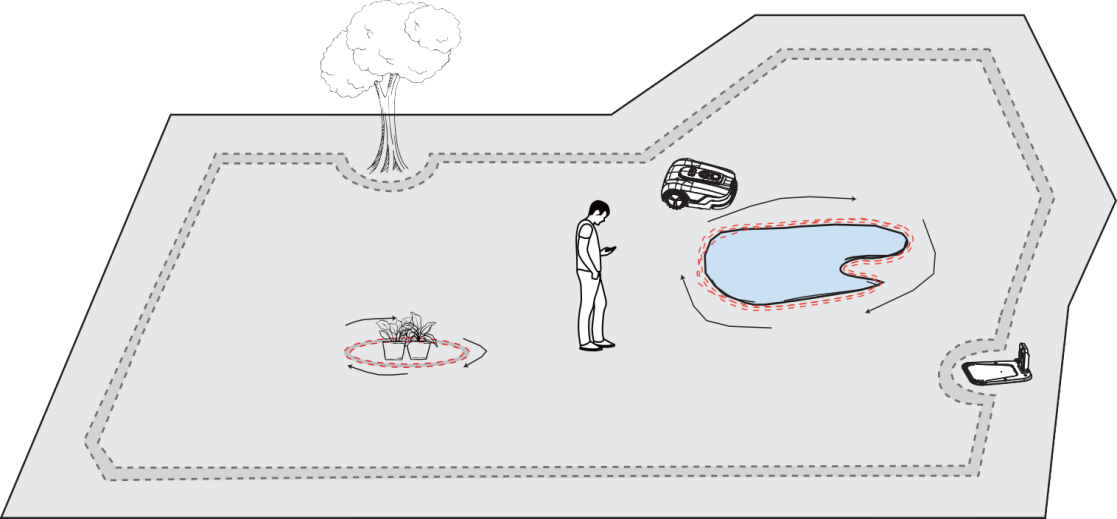

2.6.2 Skapa en förbjuden ö

Om du inte vill att gräsklipparen ska köra in i vissa områden, till exempel runt blomkrukor, grillar, tält, vattenledningar, dammar, fontäner, bänkar, stora träd eller där du nyligen har ställt en trampolin eller möbler, kan du ställa in dem som förbjudna öar för skydd.

Följ anvisningarna i appen. När du behöver ta bort området (t.ex. efter att trampolinen har flyttats från gräsmattan) raderar du det enkelt via appen.

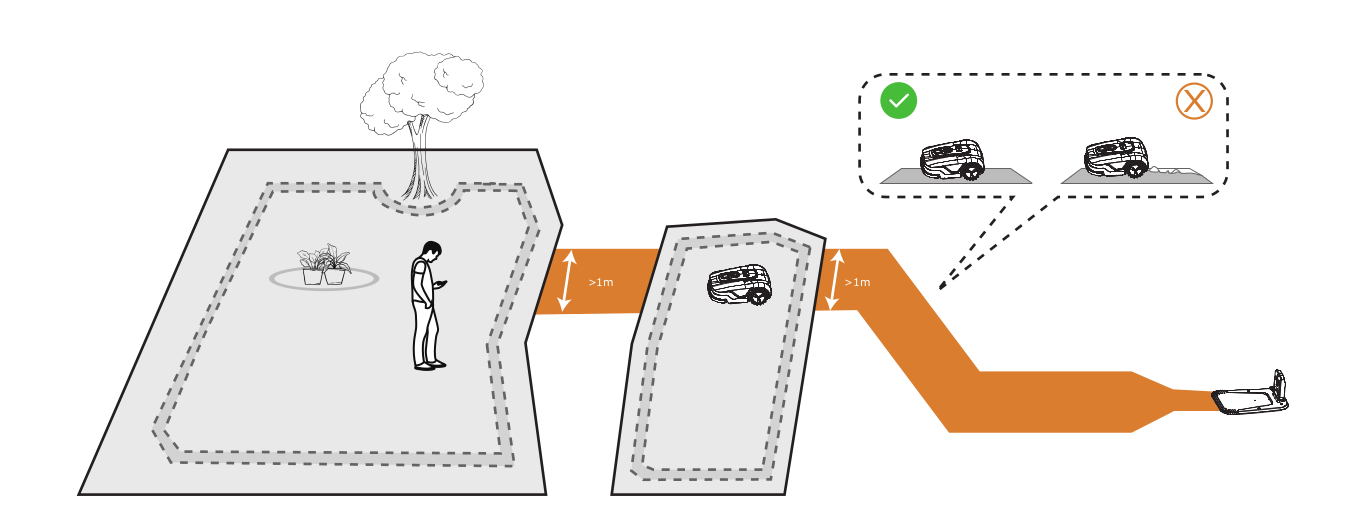

2.6.3 Skapa en kanal

Om du skapar flera zoner kan gräsklipparen automatiskt generera en kanal baserat på banan från den aktuella zonen till nästa. Vid behov kan du radera den automatiskt genererade kanalen och skapa en egen manuellt via appen.

Se till att kanalen är fri från hinder och har en minsta bredd på 1 meter (3.3 feet) längs hela sträckan.

Vid manuell skapning styr du gräsklipparen till kanalens startpunkt innanför en gräns och trycker sedan på “Reached Start Point”. Den efterföljande banan registreras som kanalspåret. När du når en annan gräns trycker du på “Done” för att slutföra skapandet av kanalen.

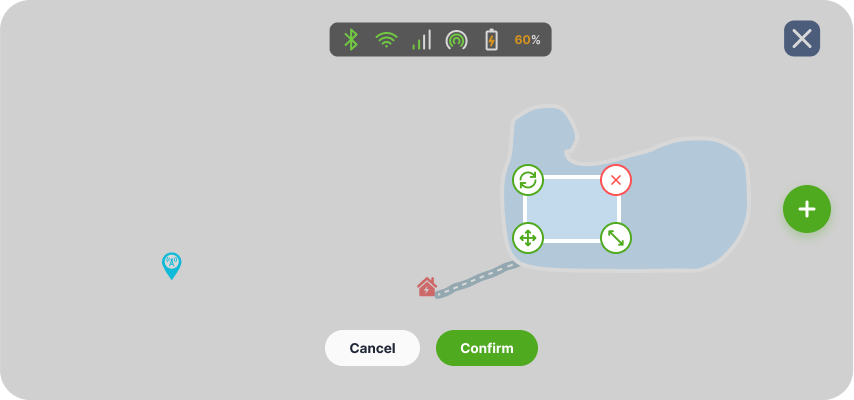

2.6.4 Skapa ett VisionOff-område

En zon med inaktiverad vision är ett område där gräsklipparen automatiskt stänger av den visionsbaserade hinderundvikningen och passerar rakt igenom i stället för att ta en omväg. Detta är användbart på plana ytor utan gräs, till exempel stenbelagda gångar eller brunnslock, där visuell detektering annars kan få gräsklipparen att undvika området i onödan. Tryck på “Create VisionOff Area” så visas en rektangulär ruta på skärmen. Du kan dra, skala och rotera rutan för att justera området efter behov.

3 DAGLIG ANVÄNDNING

3.1 LAWNSENSE-APPEN

3.1.1 Om appen

LawnSense-appen tillhandahåller följande funktioner:

  • Skapa och hantera ditt konto.
  • Binda och aktivera din gräsklippare.
  • Uppdatera inbyggd programvara och konfigurera nätverksinställningar.
  • Skapa och hantera klippningskartan med flera zoner.
  • Övervaka gräsklipparens status och arbetsförlopp samt starta, stoppa eller skicka tillbaka gräsklipparen till laddningsstationen på distans.
  • Hantera klippningsinställningar, inklusive scheman och kartrelaterade konfigurationer.
  • Konfigurera säkerhetsinställningar, inklusive återställning av PIN-kod och stöldskydd.
  • Avbinda gräsklipparen och välja om användardata ska behållas eller raderas.
  • Få åtkomst till användarhandböcker och onlinesupport.

3.1.2 Ladda ner, registrera dig och logga in

  1. Ladda ner LawnSense-appen från Apple App Store eller Google Play Store.
  2. Registrera dig och logga in på ditt konto.
  3. Aktivera Bluetooth på din telefon och se till att telefonen har en aktiv nätverksanslutning.

3.1.3 Uppdatera LawnSense-appen och den inbyggda programvaran

För att få de senaste funktionerna och uppdateringarna ska du alltid hålla LawnSense-appen uppdaterad. Du får ett meddelande när en ny version av appen finns tillgänglig.

För att manuellt söka efter uppdateringar av den inbyggda programvaran går du till “Settings” > “MOWER” > “Upgrade”. Följande villkor måste vara uppfyllda för en lyckad uppgradering av den inbyggda programvaran:

  • Gräsklipparen befinner sig i laddningsstationen.
  • Gräsklipparen har en stabil nätverksanslutning (via 4G eller Wi-Fi).
  • Batterinivån är över 30 %.

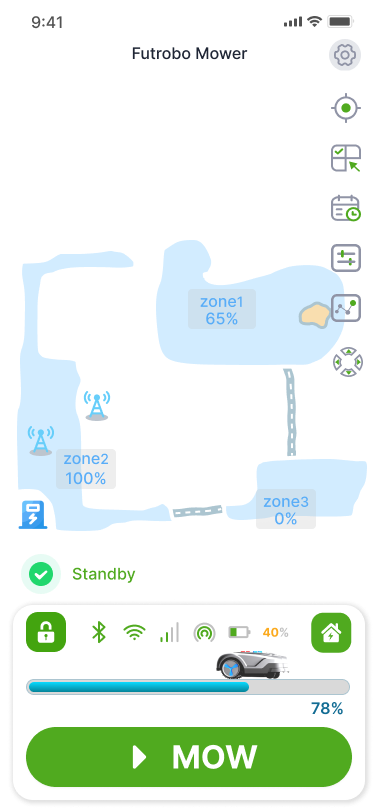

3.1.4 Startsida

Startsidan visar gräsklipparens status, RTK-status och information om den aktuella klippningsuppgiften.

Från startsidan kan du:

  • Visa klippningsscheman för alla zoner eller valda zoner
  • Justera klippningsinställningar
  • Starta eller pausa klippningsuppgifter
  • Skicka tillbaka gräsklipparen till laddningsstationen

Nr Komponent Ikon Funktion
1 Barnlås och säkerhetslås Tryck för att öppna inställningarna för barnlås och säkerhetslås. En stängd låsikon anger att enheten är låst.
2 Batterivisning Visar batterinivå och laddningsstatus. En blixtikon anger att laddning pågår.
3 RTK-status Visar RTK-signalkvalitet och antal satelliter för både referensstationen och gräsklipparen.
4 Bluetooth Visar Bluetooth-anslutningens status. Tryck för att ansluta igen om anslutningen har brutits.
5 Wi-Fi Visar Wi-Fi-anslutningens status och signalstyrka. Tryck för att visa och ansluta till tillgängliga nätverk.
6 Återvänd Tryck för att skicka tillbaka gräsklipparen till laddningsstationen.
7 Gräsklipparens status
Anger gräsklipparens aktuella status: Standby, Mowing, Returning, Charging, Mapping, Fault, Upgrading, Locked eller Offline.
8 Regnfördröjning Anger att gräsklipparen befinner sig i en nedräkning för regnfördröjning.
9 Inställningar och information Tryck för att öppna inställningar för gräsklippare och app.
10 Centrera karta Tryck för att centrera kartan och återställa zoom till standardnivå.
11 Zonval Tryck för att välja zoner för klippning.
12 Klippningsschema Tryck för att konfigurera klippningsscheman.
13 Klippningsinställningar Tryck för att konfigurera klippningsriktning, klippbredd, mönster, hastighet och nivå för hinderundvikning.
14 Klippningsstatistik Tryck för att visa klippningshistorik och statistik.
15 Manuell styrning Tryck för att gå till manuellt styrläge.

3.2 GRUNDLÄGGANDE ANVÄNDNING

3.2.1 Hur LawnSense klipper

När en klippningsuppgift startar utför gräsklipparen först en perimeterskärning längs arbetsområdets gräns. Därefter fortsätter den att klippa i ett fram-och-tillbaka-mönster.

Inom arbetsområdet följer gräsklipparen optimerade banor som genereras av dess navigeringsalgoritm. Klippningsriktning och mönster kan justeras baserat på användarinställningar för att säkerställa effektiv täckning och minimera överlappning.

3.2.2 Hantera flera zoner

Du kan skapa flera zoner på kartan. Varje zon kan ha ett unikt namn, en egen klippningsriktning och ett eget klippningsmönster. När en zongräns är klar skapas zonen automatiskt. Du kan fortsätta skapa ytterligare zoner och ansluta dem med kanaler.

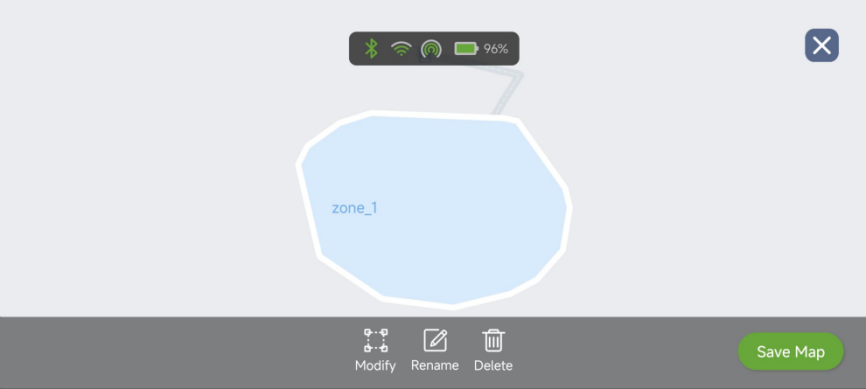

Byta namn på en zon

  1. Gå till “Map Management” från sidan “Settings”.
  2. Tryck på “Edit” för att öppna kartredigeringssidan.
  3. Välj den zon du vill byta namn på.
  4. Tryck på “Rename” och ange ett nytt namn för zonen.

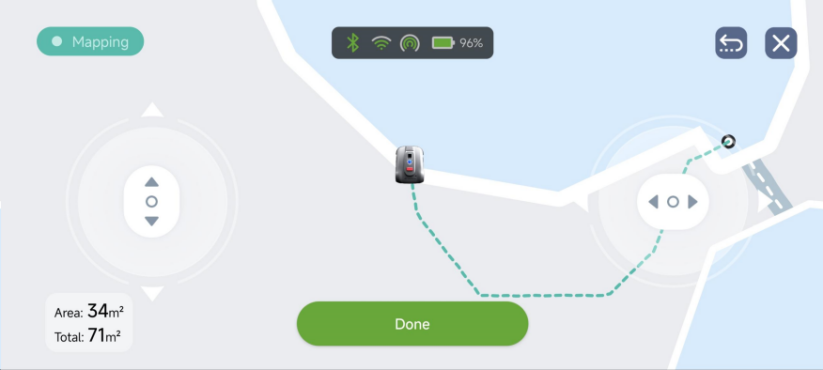

Ändra kanter på zon eller ö

  1. Gå till “Map Management” från sidan “Settings”.
  2. Tryck på “Edit” för att öppna kartredigeringssidan.
  3. Välj den zon eller ö du vill ändra.
  4. Tryck på “Modify” för att redigera kanten på det valda området.
  5. Styr gräsklipparen manuellt till en punkt på den kant du vill börja ändra och tryck sedan på “Reached Start Point”. Den efterföljande banan registreras som den nya kantlinjen.
  6. När gräsklipparens bana åter skär den ursprungliga kantlinjen trycker du på “Done” för att slutföra ändringen.

3.2.3 Starta klippning

Engångsklippning

Du kan starta en engångsklippning på något av följande sätt:

  1. Tryck på “MOW” i appen.
  2. Tryck på knapparna “START + OK” på manöverpanelen.

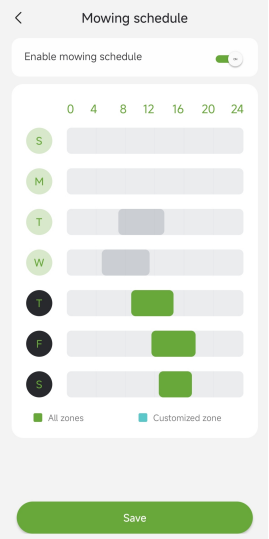

Schemalagd klippning

Så här ställer du in en schemalagd klippningsuppgift:

  1. Gå till “Inställningar” > “MOWER” > “Klippningsschema”.
  2. Välj en dag för schemat.
  3. Välj starttid och sluttid.
  4. Välj de zoner som schemat ska gälla för.
  5. Tryck på “Bekräfta” för att spara inställningarna.

Om uppgiften slutförs tidigare (dvs. om förloppet når 100 % före den schemalagda sluttiden) återvänder gräsklipparen till laddstationen och startar inte en ny cykel inom samma tidsintervall.
Om uppgiften inte är slutförd vid den schemalagda sluttiden återvänder gräsklipparen till laddstationen vid den tidpunkten oavsett förloppsprocent, och uppgiften avslutas.

Aktivera eller inaktivera klippningsschemat

Du kan slå på eller av klippningsschemat med omkopplaren “Aktivera klippningsschema”. När den är avstängd inaktiveras alla klippningsscheman.

Du kan även trycka på veckodagsikonen för att inaktivera schemalagda uppgifter för den specifika dagen. Gräsklipparen utför inga schemalagda klippningsuppgifter den veckodagen.

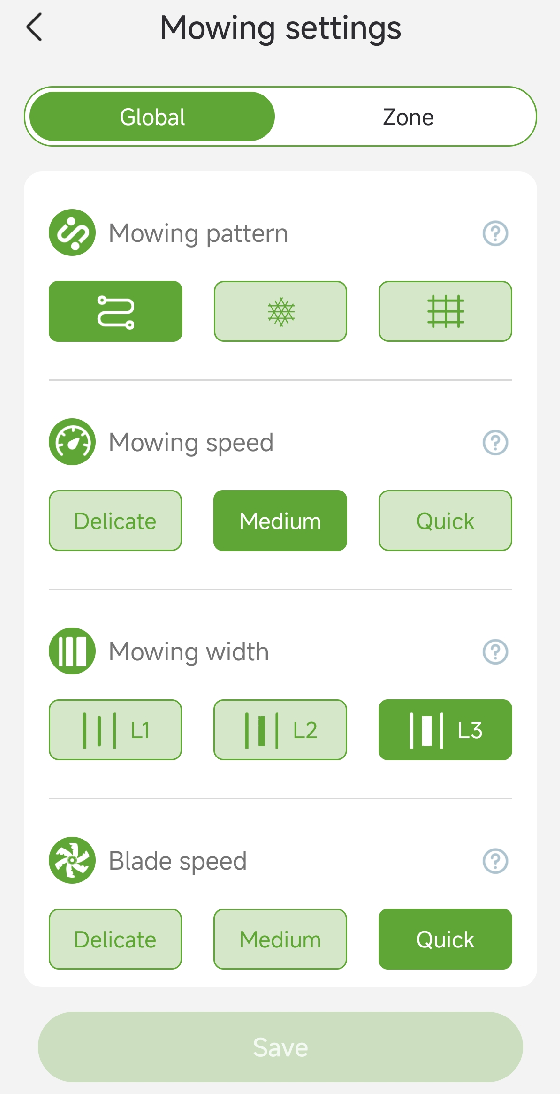

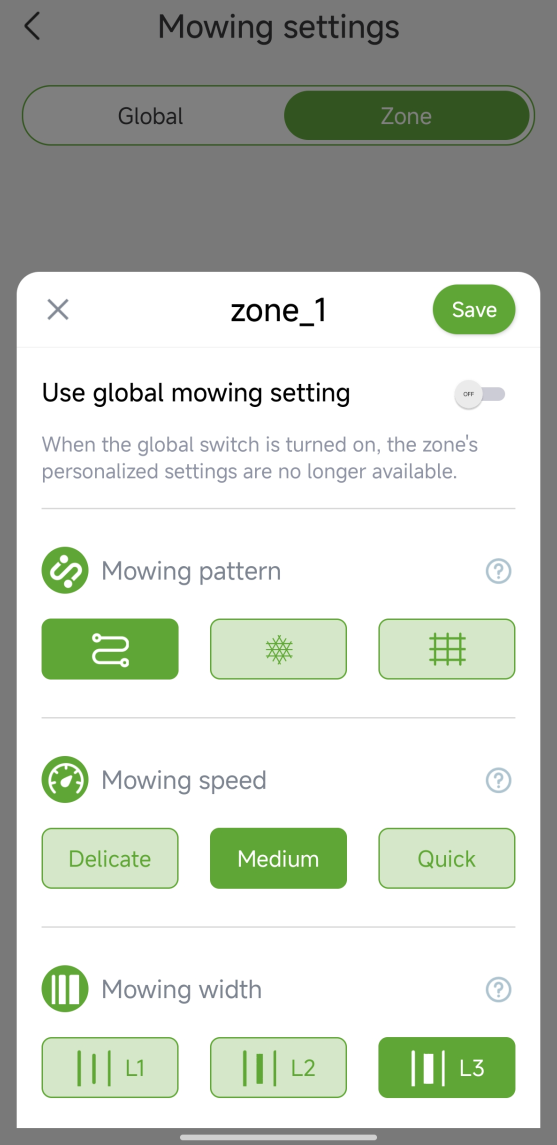

3.2.4 Klippningsinställningar

Du kan gå till “Inställningar” > “MOWER” > “Klippningsinställningar” för att anpassa olika klippningsparametrar utifrån gräsmattans förhållanden och dina personliga preferenser. Dessa inställningar omfattar bland annat klippningsriktning, klippningsmönster, klippningshastighet, knivhastighet, klippningsbredd och nivå för hinderundvikande. Genom att justera dessa alternativ kan du uppnå bästa möjliga klippresultat och effektivitet för din gräsmatta.

Klippningsparametrarna är indelade i globala inställningar och zoninställningar, så att du kan ställa in olika parametrar för varje zon. Tryck på fliken Zon högst upp på inställningssidan och välj den zon du vill konfigurera. Du kan också växla Använd globala klippningsinställningar för att växla mellan den globala konfigurationen och anpassade inställningar för den valda zonen.

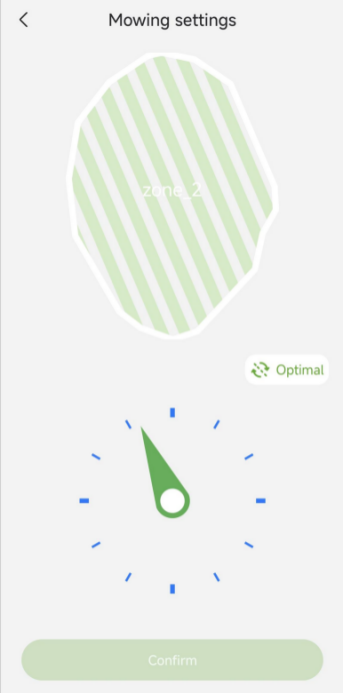

Klippningsriktning

Denna inställning bestämmer i vilken vinkel gräsklipparen klipper gräsmattan. Genom att justera riktningen minskar upprepade hjulspår och gräsets tillväxt främjas genom att klippningsmönstret varieras.

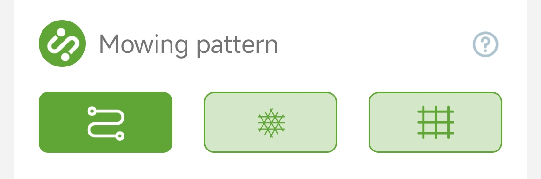

Klippningsmönster

Gräsklipparen erbjuder flera klippningsmönster för olika gräsmatstyper och estetiska preferenser:

  • Zigzag: Använder en effektiv fram-och-tillbaka-bana för snabb täckning av öppna ytor.
  • Rutnät: Skapar en prydlig, professionell finish med vinkelräta korsande linjer.
  • Diamant: Genererar ett geometriskt mönster i flera riktningar som ger gräsmattan bättre textur och färre hjulspår.

Under en enskild klippningssession används endast en klippningsriktning för att slutföra varje zon. När en zon har klippts en gång ändras klippningsriktningen under nästa klippningscykel.

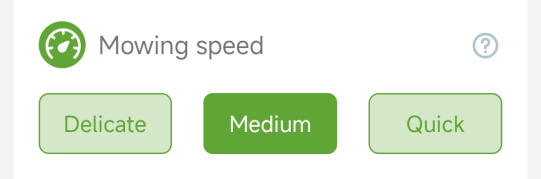

Klippningshastighet

Denna inställning styr hur snabbt gräsklipparen rör sig under klippning. En lägre hastighet bidrar till att minska missat gräs och är lämplig för tät gräsmatta. En högre hastighet kan användas på plan mark med kort gräs.

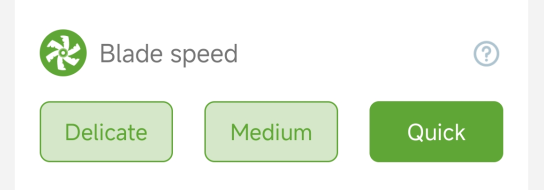

Knivhastighet

Denna inställning justerar skärknivarnas rotationshastighet. En högre knivhastighet ger en renare klippning i tätt gräs men förbrukar mer batteri. En lägre knivhastighet bidrar till att spara energi vid lättare klippningsuppgifter.

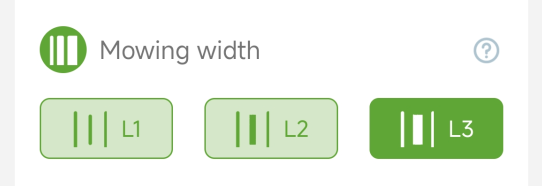

Klippningsbredd

Denna inställning bestämmer klippningsbredden vid varje passage. En mindre bredd ökar överlappningen mellan banorna, vilket bidrar till att minska missade remsor och ge jämn täckning. En större bredd möjliggör snabbare klippning när hög precision inte krävs.

Hinderundvikande

Denna inställning bestämmer hur gräsklipparen reagerar på hinder i dess väg:

  • Hög säkerhet: Undviker hinder med högsta känslighet och ger maximalt skydd.
  • Balanserad: Ignorerar små föremål samtidigt som en balans mellan klippningseffektivitet och säkerhet upprätthålls.
  • Aggressiv: Använder lägre känslighet för hinderundvikande på ojämn terräng eller i högre gräs, vilket minskar onödiga stopp.

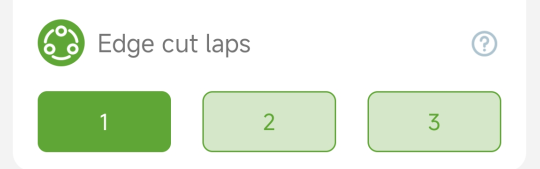

Kantklippningsvarv

Denna inställning bestämmer hur många gånger gräsklipparen kör längs gräsmattans gräns och runt öar innan det huvudsakliga klippningsmönstret påbörjas. Fler varv kan ge en renare kantfinish.

3.2.5 Justera klipphöjden

För att justera klipphöjden trycker du ner höjdjusteringsvredet och vrider det medan det hålls intryckt. Rikta in indikatorsmärket på vredet mot önskad höjdnivå. Släpp vredet för att låsa den valda höjden. Klipphöjden kan justeras från 2 cm (0.8 in) till 7 cm (2.8 in).

3.2.6 Regnsensor

Du kan gå till “Inställningar” > “MOWER” > “Regnsensor” för att konfigurera hur gräsklipparen reagerar vid regn. När regn detekteras återvänder gräsklipparen automatiskt till laddstationen. Med en huvudbrytare kan du aktivera eller inaktivera denna funktion. Du kan även justera detekteringskänsligheten för olika väderförhållanden. Dessutom bestämmer inställningen “Väntetid” hur länge gräsklipparen väntar efter att sensorn har bekräftat torra förhållanden innan klippningsuppgifter återupptas.

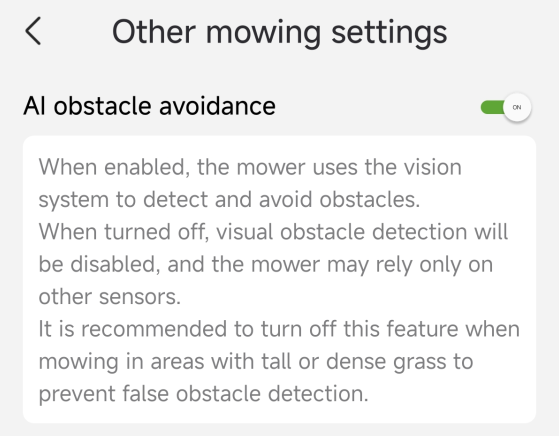

3.2.7 AI-hinderundvikande

Du kan slå på eller av AI-hinderundvikande under “Inställningar” > “MOWER” > “Övriga klippningsinställningar”. När funktionen är aktiverad använder gräsklipparen sitt visionssystem för att upptäcka och undvika hinder. När den är avstängd kan gräsklipparen enbart förlita sig på andra sensorer. Det rekommenderas att inaktivera denna funktion vid klippning i högt eller tätt gräs för att undvika felaktiga hinderdetekteringar.

3.3 ENHETSHANTERING

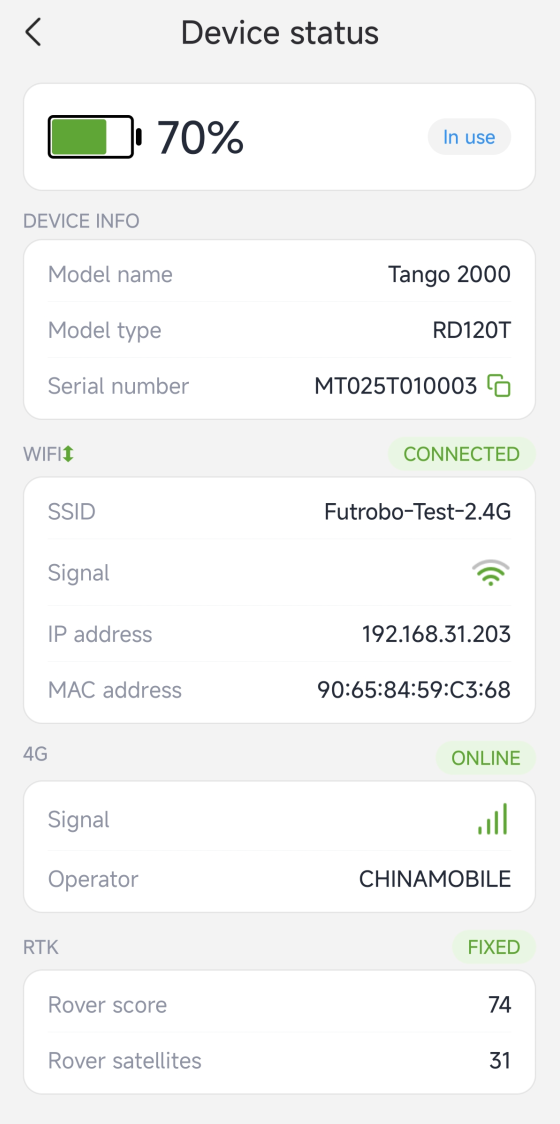

3.3.1 Enhetsstatus

Du kan gå till “Inställningar” > “MOWER” > “Enhetsstatus” för att visa detaljerad information om gräsklipparen, inklusive modell, serienummer (SN), batterinivå, Wi-Fi- och 4G-anslutningsstatus samt RTK-signalstyrka.

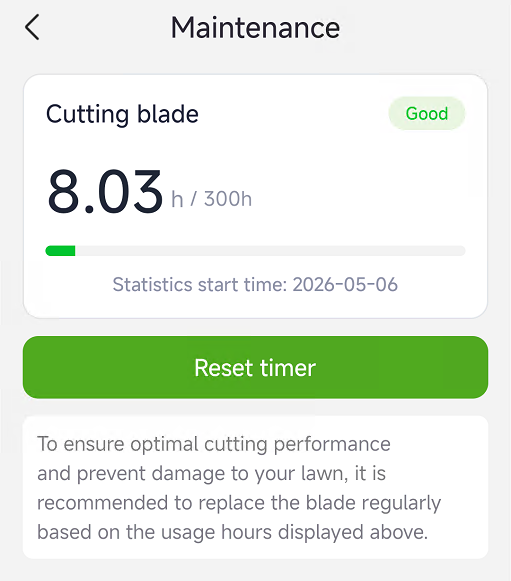

3.3.2 Underhåll

Du kan gå till “Inställningar” > “MOWER” > “Underhåll” för att visa knivarnas användningsstatus. Sidan visar den ackumulerade drifttiden och det datum då timern startades. Kontrollera denna information regelbundet och byt knivarna när användningstiden närmar sig den rekommenderade livslängden för att säkerställa optimal klippprestanda. Efter byte av knivar trycker du på “Återställ timer” för att nollställa räknaren.

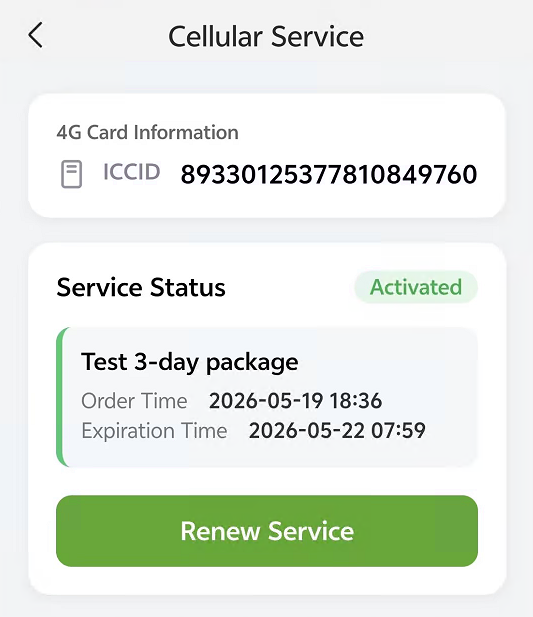

3.3.3 Mobiltjänst

Du kan gå till “Inställningar” > “MOWER” > “Mobiltjänst” för att visa information om det inbyggda 4G-SIM-kortet, om sådant finns, inklusive aktiveringsstatus, prenumerationsuppgifter och utgångsdatum. Tryck på “Förnya tjänst” för att förlänga tjänsteperioden.

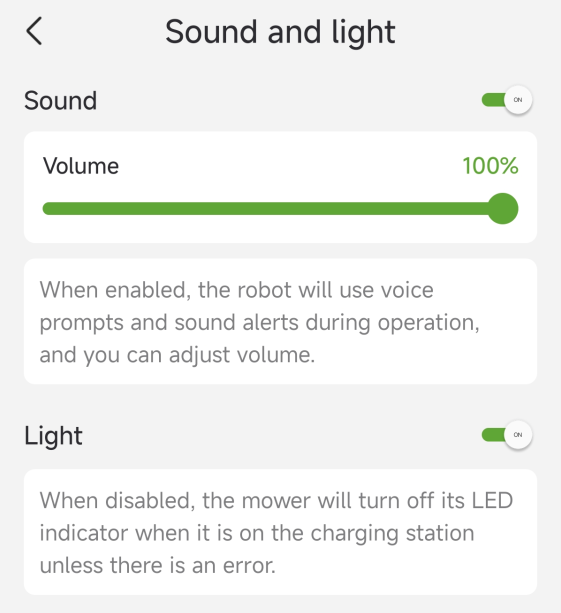

3.3.4 Ljud och ljus

Du kan justera preferenser för ljud och ljus genom att gå till “Inställningar” > “MOWER” > “Inställningar för ljud och ljus”.

Ljud

Aktivera eller inaktivera röstmeddelanden. När funktionen är aktiverad ger gräsklipparen hörbar vägledning och statusmeddelanden. Du kan även justera volymnivån efter dina preferenser.

Ljus

Slå på eller av LED-indikatorn när gräsklipparen står i laddstationen. När den är avstängd förblir LED-lampan släckt under normal laddning och standby. Observera att LED-lampan fortfarande kan aktiveras för att indikera onormala förhållanden eller fel, oavsett denna inställning.

3.3.5 Wi-Fi-hantering

Du kan hantera Wi-Fi-inställningar genom att gå till “Inställningar” > “MOWER” > “Wi-Fi-hantering”. På den här sidan kan du se vilket Wi-Fi-nätverk gräsklipparen för närvarande är ansluten till och byta till andra tillgängliga Wi-Fi-nätverk.

3.3.6 Koppla bort enhet

Du kan ta bort en gräsklippare från ditt konto via “Inställningar” > “MOWER” > “Koppla bort enhet”. När du kopplar bort en gräsklippare måste du verifiera din identitet genom att ange den verifieringskod som skickas till din registrerade e-postadress. Du kan välja om du vill behålla eller rensa dina användardata under bortkopplingsprocessen. När enheten har kopplats bort kan gräsklipparen bindas till ett annat konto.

Om du använder en iPhone och registrerade ditt konto med ett Apple-ID kan du se en privat vidarebefordringsadress för e-post på bortkopplingssidan. I så fall ska du se till att e-postvidarebefordran är aktiverad i telefonens inställningar och kontrollera din faktiska e-postinkorg efter verifieringskoden.

3.3.7 Byt/lägg till enhet

Du kan lägga till flera gräsklippare via “Inställningar” > “MOWER” > “Byt/lägg till enhet”. Efter tillägg kan du växla mellan dem genom att välja en gräsklippare i enhetslistan. Detta gör att du kan hantera flera gräsklippare under ett och samma konto utan att logga in och ut upprepade gånger.

3.4 SÄKERHETSFUNKTIONER

3.4.1 Enhetslås

Du kan gå till “Inställningar” > “MOWER” > “Enhetslås” för att aktivera Säkerhetslås eller Barnlås. Du kan även återställa PIN-koden på den här sidan.

Säkerhetslås

Säkerhetslåset hjälper till att förhindra oavsiktlig start när gräsklipparen behöver flyttas eller rengöras. Det bidrar också till att förhindra obehörig användning. När omkopplaren för Säkerhetslås är påslagen går gräsklipparen in i låst läge vid nästa start. När den är låst måste rätt PIN-kod anges på gräsklipparen för att låsa upp den.

Du kan även låsa gräsklipparen genom att trycka och hålla in knappen “HOME”. När den är låst kan gräsklipparen inte manövreras förrän den har låsts upp.

Standard-PIN-koden är 0000. Om du glömmer ett tidigare inställt lösenord kan du återställa PIN-koden. Oavsett om Säkerhetslås är aktiverat i appen kan gräsklipparen alltid låsas genom att trycka och hålla in HOME-knappen.

Barnlås

Barnlåset hjälper till att förhindra att barn eller husdjur oavsiktligt utlöser gräsklipparens funktioner.

När Barnlås är aktiverat kan klippnings- och returfunktionerna inte utlösas med knapparna på gräsklipparen. Låsikonen på gräsklipparens display blinkar. Klippning, retur och kartläggningsfunktioner kan fortfarande startas från mobilappen.

Återställ PIN-kod

Det rekommenderas starkt att återställa PIN-koden före första användningen. Om du glömmer din PIN-kod kan du återställa den på den här sidan.

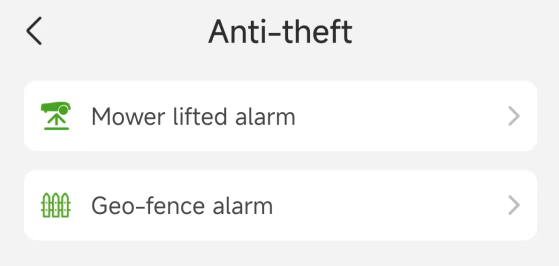

3.4.2 Stöldskydd

Du kan gå till “Inställningar” > “MOWER” > “Stöldskydd” för att aktivera stöldskyddsfunktionerna och skydda gräsklipparen mot stöld. Lyftlarmet och geofence-larmet kan aktiveras separat. När något av larmen är aktiverat ska du ansluta telefonen till gräsklipparen via Bluetooth innan du transporterar gräsklipparen till en annan plats för att undvika falsklarm.

Lyftlarm

När Lyftlarm är aktiverat utlöses stöldskyddslarmet om gräsklipparen lyfts i ungefär 30 sekunder. Ett ljudlarm ljuder och du får en avisering i appen. För att stoppa larmet anger du PIN-koden direkt på gräsklipparen.

Geofence-larm

När Geofence-larm är aktiverat utlöses larmet om gräsklipparen rör sig bortom det inställda säkra avståndet utanför den kartlagda gränsen. Ett ljudlarm ljuder och du får en avisering i appen. För att stoppa larmet anger du PIN-koden direkt på gräsklipparen. När du aktiverar geofence-larmet kan du justera geofence-avståndet.

Om stöldskyddsfunktionen är aktiverad måste du ange PIN-koden innan du stänger av gräsklipparen.

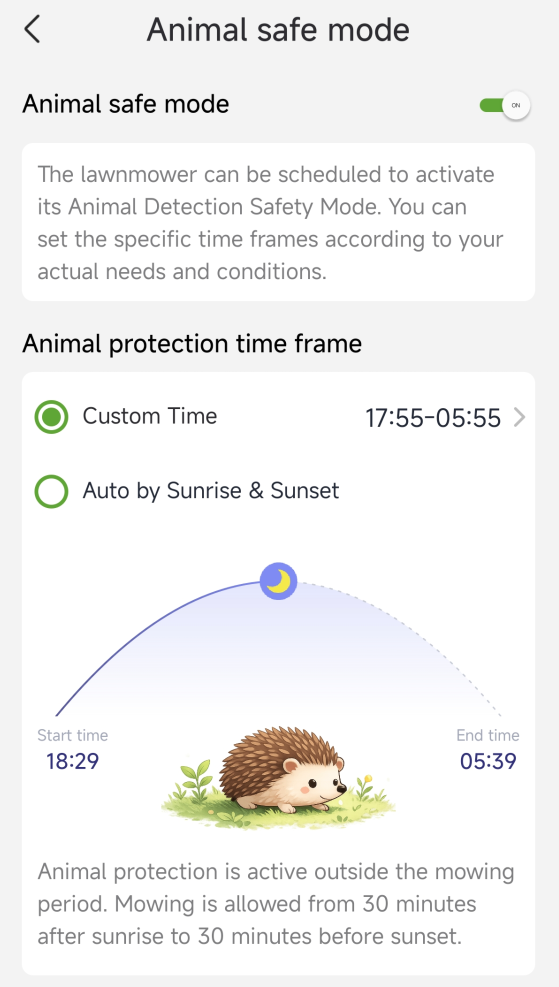

3.4.3 Djursäkert läge

Du kan aktivera Djursäkert läge för att skydda husdjur och smådjur i arbetsområdena genom att begränsa gräsklipparens drifttider. Gå till “Inställningar” > “MOWER” > “Djursäkert läge” för att slå på eller av detta läge. När det är aktiverat kan du välja att ställa in en anpassad skyddsperiod eller justera den automatiskt utifrån soluppgång och solnedgång. Under den valda skyddsperioden utför gräsklipparen inga klippningsuppgifter.

3.4.4 Hitta enhet

Du kan gå till “Inställningar” > “MOWER” > “Hitta enhet” för att visa gräsklipparens aktuella position på kartan. Tryck på “Navigera” för att öppna navigering och generera en rutt från telefonens aktuella position till gräsklipparen. Tryck på “Spela upp ljud” för att få gräsklipparen att avge ett ljud, vilket hjälper dig att lokalisera den i närheten.

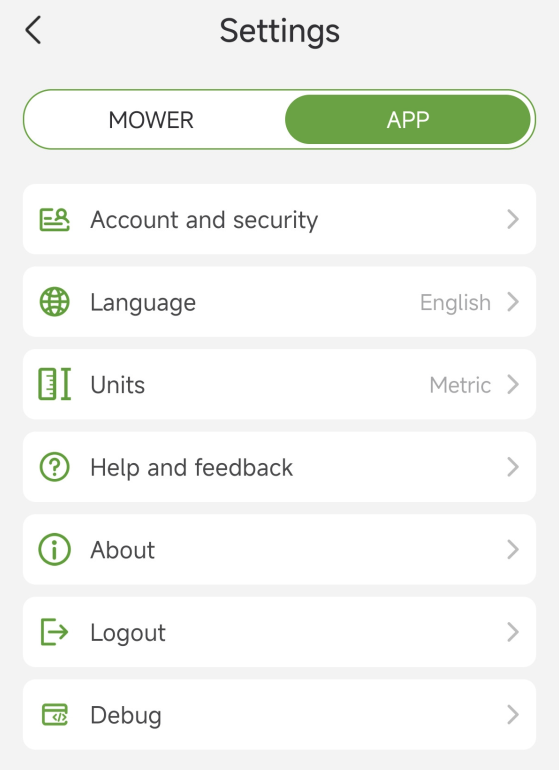

3.5 APPINSTÄLLNINGAR

På sidan “Inställningar” > “APP” kan du bläddra bland och justera inställningar som rör LawnSense-applikationen.

3.5.1 Konto och säkerhet

Du kan visa din bundna e-postadress, byta lösenord, ladda ner dina data och radera ditt konto.

Språk

Du kan ställa in ditt föredragna språk.

Enheter

Du kan växla mellan metriska och imperiala enheter.

Hjälp och feedback

Du kan visa den senaste användarhandboken, handledningsvideor, installationsguider, lagringsguider och skicka feedback.

Om

Du kan visa företagets officiella webbplatsinformation, det senaste användaravtalet och integritetspolicyn samt den aktuella appversionen.

Logga ut

Du kan logga ut från ditt konto. Dina data raderas inte när du loggar ut.

4 UNDERHÅLL OCH FÖRVARING

4.1 Innan du börjar

Slutladdning: Ladda gräsklipparen helt och stäng av den före förvaring. Detta skyddar batterihälsan under viloperioden.

4.2 Rengöring och underhåll

Djuprengör gräsklipparen och laddningsstationen: Rengör chassi, underrede och knivskiva. Avlägsna gräsrester och skräp från alla rörliga delar. Inspektera gräsklipparen med avseende på synliga skador eller överdrivet slitage.

Byt knivar och skruvar: Montera nya knivar och skruvar. Detta hjälper till att förhindra rost och säkerställer skarpa skäreggar inför nästa säsong.

Inspektion och underhållskontroll: Utför en allmän inspektion och kontrollera delar som de främre undre hjullagren, knivskivan och karosspanelerna avseende slitage. Rotera hjulen och lyssna efter gnissel, skrapande ljud eller ovanligt motstånd. Kontrollera laddningskontakterna på både gräsklipparen och laddningsstationen med avseende på korrosion eller smuts.

4.3 Förberedelse för förvaring

Strömförsörjning: Koppla bort strömförsörjningen och förvara den på en torr, frostfri plats.

Krav på förvaringsplats: Förvara gräsklipparen endast inomhus, till exempel i garage, skjul eller källare. Förvara den i en torr miljö över fryspunkten (>0°C/32°F).

Korrekt placering: Placera gräsklipparen på alla hjul på en plan yta.

5 VANLIGA FRÅGOR OCH FELSÖKNING

5.1 Felkoder

Om du ser en felkod på gräsklipparens display eller i appen, se tabellen nedan för möjliga orsaker och lösningar.

Felkod Beskrivning Möjliga orsaker Lösning
E100 Internt kommunikationsfel i MCU 1. Tillfälligt kommunikationsfel mellan interna styrmoduler.
2. Elektriska störningar eller instabil strömförsörjning till den huvudsakliga styrenheten.
3. Lös intern anslutning (orsakad av vibration eller stöt).
4. Avvikelse i firmware eller programvara.		 1. Starta om gräsklipparen.
2. Om problemet kvarstår, kontakta kundsupport.
E103 Internt kommunikationsfel i kameran 1. Tillfälligt kommunikationsfel mellan kameramodulen och den huvudsakliga styrenheten.
2. Lös eller dålig anslutning av kameramodulen (orsakad av vibration eller stöt).
3. Elektriska störningar som påverkar kamerasignalen.
4. Avvikelse i kameramodulens firmware eller hårdvara.		 1. Starta om gräsklipparen.
2. Om problemet kvarstår, kontakta kundsupport.
E104 Kamerans lins blockerad 1. Kamerans lins är nedsmutsad av smuts, damm, lera eller gräsrester.
2. Främmande föremål (t.ex. löv, kvistar eller ogräs) blockerar kamerans sikt.		 1. Använd en mjuk, torr trasa för att försiktigt torka av linsytan och avlägsna smuts.
2. Kontrollera området runt linsen avseende fastnat ogräs eller skräp och rengör försiktigt.
3. Starta om gräsklipparen. Om problemet kvarstår, kontakta kundsupport.
E105 Fel i knivskivans motor 1. Knivskivan har trasslat in sig i gräs, gräsrester eller skräp, vilket får motorn att stanna.
2. Kniven är böjd, fastklämd eller skadad till följd av stöt mot hårda föremål som stenar eller trädrötter.
3. Elektriskt eller mekaniskt fel i själva knivskivans motor.
4. Ledningsnätet till knivskivans motor är löst eller har dålig kontakt.		 1. Stäng av gräsklipparen och vänta tills knivskivan har stannat helt.
2. Vänd gräsklipparen (var försiktig så att sensorerna ovanpå chassit inte skadas) och inspektera knivskiva och kniv.
3. Avlägsna skräp som trasslat in sig runt knivskiva och kniv, t.ex. gräs, gräsrester, snöre eller plastpåsar.
4. Kontrollera om kniven är deformerad, böjd eller trasig. Byt vid skada ut den mot en ny kniv.
5. Säkerställ att knivskivan kan rotera fritt utan betydande motstånd.
6. Starta om gräsklipparen för test. Om problemet kvarstår, kontakta kundsupport.
E106 Fel i drivmotorn 1. Hjulen har fastnat i gräs, lera eller skräp, vilket överbelastar drivmotorn.
2. Arbetsytan är för ojämn, lutningen är för brant eller gräset är för högt, vilket ökar körningsmotståndet.
3. Drivmotorn har gått in i överhettningsskydd på grund av långvarig kontinuerlig drift.		 1. Stäng av gräsklipparen.
2. Vänd gräsklipparen och inspektera båda drivhjulen.
3. Avlägsna skräp som trasslat in sig runt hjulaxlarna, t.ex. gräs, snöre eller plastpåsar.
4. Flytta gräsklipparen till en plan yta med kortare gräs och starta om den för test.
5. Om problemet beror på motoröverhettning, låt gräsklipparen svalna i 15–30 minuter innan omstart.
6. Om problemet kvarstår, kontakta kundsupport.
E200 Gräsklipparen har vält 1. Gräsklipparen har välts eller lyfts manuellt.
2. Gräsklipparen stöter på en brant lutning, dike eller hinder under drift, vilket får den att tippa eller välta.
3. Ett hjul faller i ett hål eller spår, vilket får chassit att luta för mycket.
4. Marken är för ojämn och överstiger gräsklipparens kapacitet.		 1. Rätta upp gräsklipparen och placera den på plan mark.
2. Säkerställ att gräsklipparen befinner sig under säkra arbetsförhållanden och återuppta driften.
3. Om välting sker ofta, kontrollera arbetsområdet avseende alltför branta lutningar eller farliga hål. Justera arbetsområdet genom att ändra kartan vid behov.
4. Om problemet kvarstår, kontakta kundsupport.
E201 Gräsklipparen har lyfts 1. Gräsklipparen har lyfts eller burits manuellt av en person.
2. Gräsklipparen klättrar upp på ett hinder, t.ex. en tjock trädrot, sten eller kantsten, så att hjulen tappar markkontakt.
3. Gräsklipparen fastnar på ojämn terräng så att ett eller flera hjul hänger fritt i luften.		 1. Placera gräsklipparen tillbaka på plan mark.
2. Säkerställ att gräsklipparen befinner sig under säkra arbetsförhållanden och återuppta driften.
3. Om problemet kvarstår, kontakta kundsupport.
E202 Kontinuerlig kollision 1. Gräsklipparen har fastnat mot ett hinder (t.ex. vägg, staket, trädrot, sten) och kan inte röra sig framåt.
2. Arbetsområdet är för smalt eller rörigt, vilket orsakar upprepade kollisioner.
3. Stötsensorn aktiveras kontinuerligt på grund av fastnat skräp eller ett mekaniskt fel.
4. Gräsklipparen arbetar på ojämn terräng där den ständigt stöter emot mindre hinder.		 1. Flytta gräsklipparen manuellt bort från hindret och placera den på plan mark.
2. Kontrollera stötfångaren avseende fastnat gräs, smuts eller skräp och rengör den noggrant.
3. Inspektera arbetsområdet och avlägsna hinder som orsakar frekventa kollisioner.
4. Om området är för smalt eller komplext, justera arbetsområdet genom att ändra kartan vid behov.
5. Säkerställ att gräsklipparen befinner sig under säkra arbetsförhållanden och återuppta driften.
6. Om problemet kvarstår, kontakta kundsupport.
E301 Fel i RTK-rover 1. Dålig RTK-signalmottagning på gräsklipparen på grund av miljömässig skymning (t.ex. tät vegetation, höga byggnader).
2. Lös, skadad eller blockerad roverantenn på gräsklipparen.
3. Anslutningsproblem i gräsklipparen.		 1. Flytta gräsklipparen till ett öppet område med fri sikt mot himlen.
2. Vänta 1–2 minuter tills RTK återfår signalen.
3. Återuppta driften när felet har rensats.
4. Om problemet kvarstår, kontakta kundsupport.
E302 Fel i RTK-referensstation 1. Referensstationen saknar ström eller är avstängd.
2. Dålig RTK-signalmottagning vid referensstationen på grund av miljömässig skymning eller antennproblem.
3. Lös, skadad eller blockerad antenn på referensstationen.
4. Anslutningsproblem i referensstationen.		 1. Säkerställ att referensstationen är påslagen genom att kontrollera indikatorn.
2. Säkerställ att referensstationen står i ett öppet område och uppfyller kraven för platsval.
3. Om problemet kvarstår, kontakta kundsupport.
E400 Gräsklipparen utanför gränsen 1. Gräsklipparen har rört sig utanför det definierade arbetsområdet.
2. Gränsmiljön är komplex (t.ex. smala passager, oregelbundna former eller hinder nära gränsen), vilket gör det lätt för gräsklipparen att gå utanför gränsen.
3. Felaktig positionering.		 1. Bär gräsklipparen manuellt tillbaka in i det definierade arbetsområdet.
2. Säkerställ att gräsklipparen befinner sig under säkra arbetsförhållanden och återuppta driften.
3. Kontrollera om problemet med överskriden gräns uppstår nära komplexa gränsområden. Överväg att förenkla eller justera kartan.
4. Om gräsklipparen ofta går utanför gränsen i vissa områden, ändra eller rita om arbetsområdet med extra marginal.
E401 Gräsklipparen är instängd 1. För många hinder (t.ex. träd, blomkrukor, möbler, lekutrustning) finns i arbetsområdet.
2. Arbetsområdet har smala passager eller återvändsgränder som gör det svårt att ta sig ut.
3. Kartan ger inte tillräcklig marginal för att gräsklipparen ska kunna navigera effektivt.		 1. Flytta gräsklipparen manuellt till ett mer öppet område.
2. Säkerställ att gräsklipparen befinner sig under säkra arbetsförhållanden och återuppta driften.
3. Förenkla arbetsmiljön genom att avlägsna onödiga hinder.
4. Justera kartan så att alltför komplexa eller smala områden utesluts.
E402 Gräsklipparen har fastnat 1. Gräsklipparen har fastnat i ett litet hål, en sänka eller en grop, vilket får hjulen att slira eller tappa greppet.
2. Hjulen är fastklämda eller blockerade av hinder.
3. Drivhjulen snurrar (slirar) på blött gräs, lös jord, lera eller en brant lutning, vilket förhindrar förflyttning.		 1. Flytta gräsklipparen manuellt bort från platsen där den har fastnat till plan, öppen mark.
2. Avlägsna hinder som blockerar hjulen eller gräsklipparen.
3. Om gräsklipparen har fastnat i ett hål eller på ojämn terräng, fyll igen hålet eller ändra kartan så att området utesluts.
4. Om hjulen slirar på blött gräs eller lös jord, vänta tills marken torkar eller justera klippschemat för att undvika blöta förhållanden.
E403 Navigeringsfel 1. Gräsklipparen är för nära gränsen eller hinder, vilket inte lämnar någon farbar rutt.
2. Miljön är för komplex (t.ex. smala passager, skarpa hörn eller oregelbundna zoner) för att gräsklipparen ska kunna planera en giltig bana.
3. Det finns för många hinder i arbetsområdet, vilket förhindrar gräsklipparen från att hitta en fri rutt till målet.
4. Felaktig positionering.		 1. Flytta gräsklipparen manuellt till ett mer öppet område bort från gränser och hinder och återuppta sedan driften.
2. Om detta fortsätter att inträffa, prova att starta om gräsklipparen.
3. Förenkla arbetsmiljön genom att avlägsna onödiga hinder.
4. Om felet uppstår ofta i vissa områden, överväg att justera kartan så att dessa områden utesluts.
E405 Fel i laddningsstationen (dockad men laddar inte) 1. Laddningskontakterna på gräsklipparen eller laddningsstationen är smutsiga, korroderade eller blockerade.
2. Laddningsstationen är inte ansluten till en strömkälla.
3. Anslutningarna för nätsladden eller förlängningskabeln är lösa eller inte korrekt anslutna.
4. Nätadaptern eller laddningskabeln är skadad.
5. Fel i gräsklipparens interna laddningskrets.		 1. Kontrollera att laddningsstationen är påslagen och får ström.
2. Kontrollera att alla kablar är korrekt anslutna, inklusive skarvar på förlängningskabeln.
3. Inspektera de metalliska laddningskontakterna på både gräsklipparen och laddningsstationen. Rengör dem med en torr trasa om de är smutsiga eller korroderade.
4. Säkerställ att gräsklipparen sitter korrekt på laddningsstationen med god kontaktinriktning.
5. Om problemet kvarstår, kontakta kundsupport.
E407 Laddningsstationens eller referensstationens position har ändrats 1. Laddningsstationen har flyttats till en annan plats.
2. RTK-referensstationen har flyttats till en annan plats.
3. Referensstationen är inte ordentligt säkrad och har lutat.
4. Positionsändringen har gjort att de befintliga kartkoordinaterna inte längre är giltiga.		 1. Om laddningsstationen eller referensstationen flyttades avsiktligt måste en ny karta skapas.
2. Om stationen flyttades av misstag, återställ den till sin ursprungliga position och säkerställ att den står på en plan, stabil yta och är ordentligt säkrad. Den ursprungliga kartan kan fortfarande vara användbar.
3. Kontrollera att referensstationen inte lutar. Justera den till ett upprätt och stabilt läge.
4. Om den ursprungliga positionen inte kan återställas eller kartan förblir ogiltig, skapa en ny karta.
E408 Fel vid automatisk dockning 1. Kamerans lins är smutsig, imig eller blockerad, vilket hindrar gräsklipparen från att känna igen laddningsstationen.
2. Laddningsstationen står inte i ett väl upplyst område, eller ljusförhållandena är för mörka eller för ljusa (t.ex. direkt solljus eller motljus).
3. Visuella markörer eller detaljer på laddningsstationen är blockerade, skadade eller smutsiga.
4. Ett hinder blockerar vägen mellan gräsklipparen och laddningsstationen.		 1. Rengör kamerans lins med en mjuk, torr trasa för att avlägsna smuts, damm eller fukt.
2. Säkerställ att laddningsstationen står i en väl upplyst, stabil miljö. Undvik direkt solljus in i kameran eller starkt motljus.
3. Kontrollera att framsidan av laddningsstationen (visuella markörer) är ren, oförhindrad och fri från skador.
4. Avlägsna eventuella hinder mellan gräsklipparen och laddningsstationen.
5. Om problemet kvarstår, kontakta kundsupport.
E900 Batteriöverhettning 1. Gräsklipparen har arbetat kontinuerligt under en längre period under höga temperaturer.
2. Omgivningstemperaturen är för hög (t.ex. direkt solljus en het dag).
3. Batteriet är gammalt, skadat eller har en intern kortslutning.		 1. Stäng av gräsklipparen och flytta den till ett svalt, skuggigt område.
2. Låt batteriet svalna i minst 30 minuter innan driften återupptas.
3. Undvik att använda gräsklipparen under den varmaste delen av dagen. Schemalägg klippning till svalare timmar (t.ex. morgon eller kväll).
4. Om felet uppstår ofta, kontakta kundsupport.

5.2 Andra problem

Om du stöter på produkt- eller apprelaterade problem, vanliga fel eller frågor, se FAQ-artiklarna under ‘Service och support > Hjälpcenter’ på LawnSense officiella webbplats (https://www.lawnsenserobot.com ) eller under avsnittet ‘Hjälp och feedback’ i LawnSense-appen.
